Учебный стенд «Теплотехника жидкости» ✅

Стенд «Теплотехника жидкости» предназначена для проведения лабораторных работ по курсу «Теплотехника» в системе среднего и высшего профессионального образования.

Состав стенда

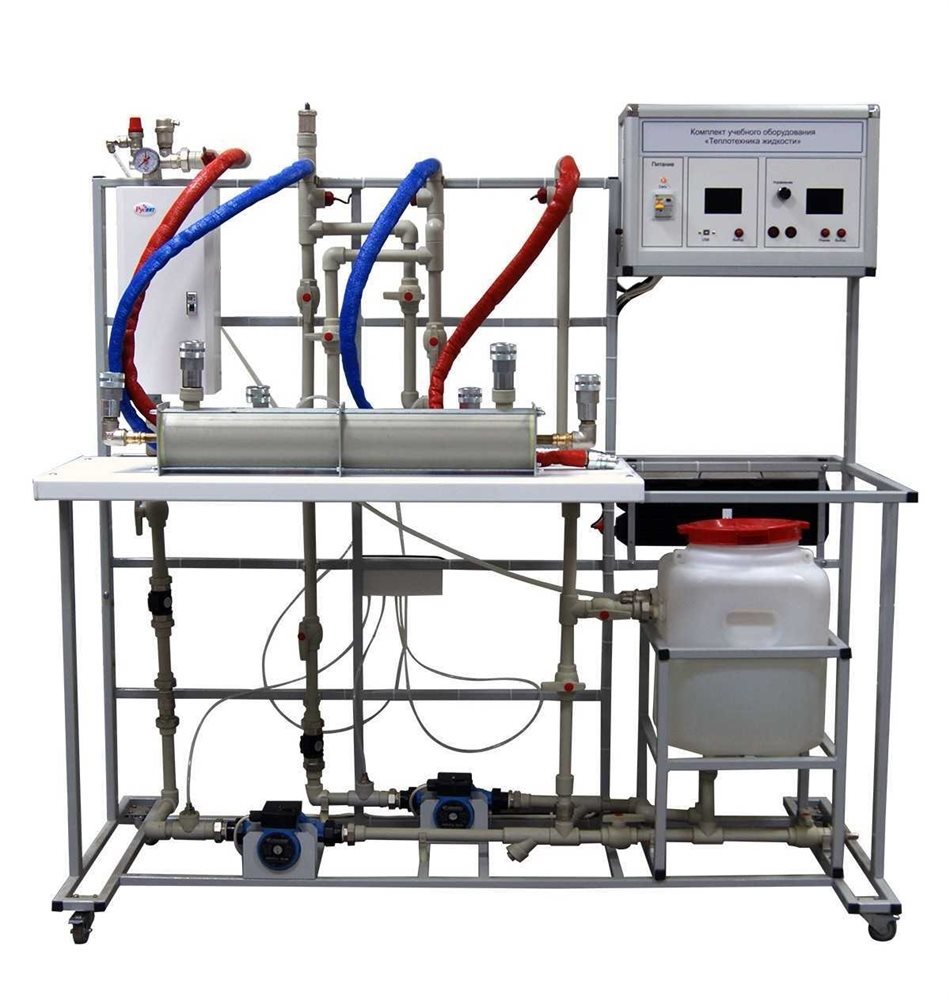

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система состоящая из горячего и холодного контуров, а также блок управления стендом.

Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

В состав гидравлической системы входят следующие элементы:

• Электрический водонагреватель, работающий в ручном и автоматическом режиме
• Два циркуляционных насоса
• Теплообменный аппарат типа труба в трубе
• Кожухотрубный теплообменный аппарат
• Два датчика расхода жидкости
• Датчики температуры, расположенные на входе и выходе исследуемых участков
• Датчики давления
• Воздушно-водяной теплообменник
• Накопительный бак объемом 40л
• Запорная арматура

Вся гидравлическая система выполнена из полипропиленового трубопровода.

Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.

Стенд имеет возможность подключаться к ПК с помощью интерфейса USB. При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
