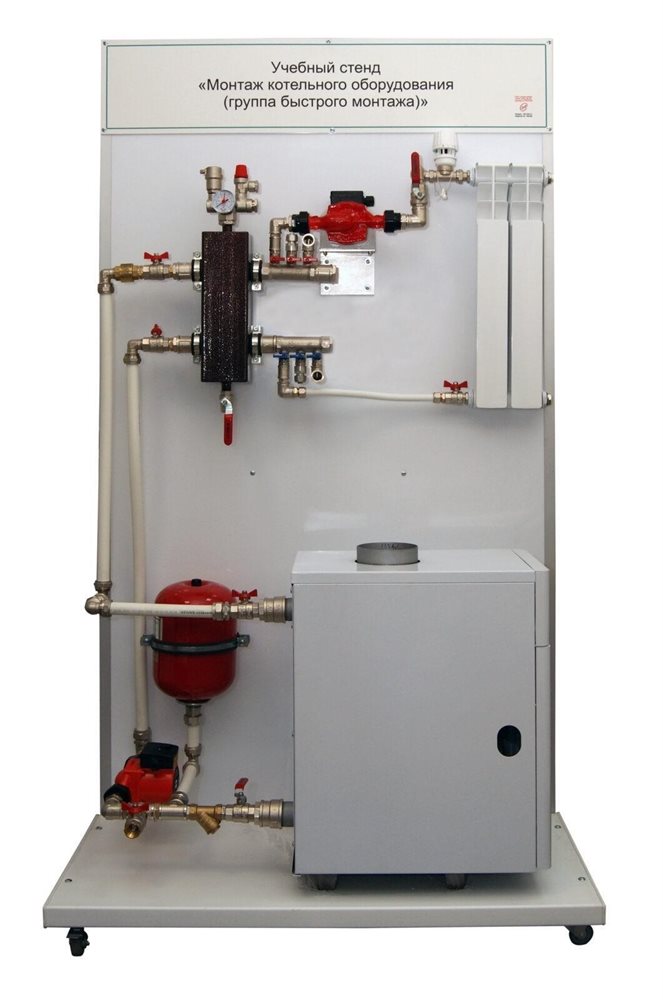

Учебный стенд «Монтаж котельного оборудования (группа быстрого монтажа)» ✅

Стенд позволяет рассмотреть узел и элементы для быстрого монтажа котельной.

Возможности стенда:

• изучение группы быстрого монтажа;
• изучение монтажа циркуляционного насоса в группу быстрого монтажа;
• изучить подключение группы быстрого монтажа к настенному котлу.

Состав стенда:

• Группа безопасности – 1 к-т, размер соединения, дюйм ½, предохранительный клапан, шт – 1, воздухоотводчик, шт – 1, манометр, шт – 1
• Котел отопления, шт – 1, количество контуров, шт -1
• Циркуляционный насос, шт – 1, напряжение питания, В – 220
• Расширительный бак, шт – 1, объем, л – 3
• Обратный клапан, шт – 1, диметр соединения, дюйм ½
• Гидравлическая стрелка, к-т – 1, диаметр соединения, дюйм ½, верхний присоединительный патрубок, шт – 1, нижний присоединительный патрубок, шт – 1, кран шаровый для слива шлама, шт – 1, автоматический воздушный вентиль, шт – 1
• Насосная группа, к-т – 1, верхнее подключение, дюйм – 1, нижнее подключение, дюйм – ½, межосевое расстояние, мм - 125, насос, шт – 1
• Шаровый кран, шт – 1, диметр соединения, дюйм ½
• Комплект запорной арматуры – 1 к-т. диметр соединения, дюйм ½, кран шаровой с ручкой внешний, шт. – 2, кран шаровой с ручкой бабочкой внешний, шт – 1
• Трубопроводы металлопластиковые – 3 шт. длина, мм – 3000, диаметр, мм – 15
• Распределительный коллектор, шт – 1, количество отводов, шт – 3
• Комнатный термостат, шт – 1, максимальная рабочая температура, град. Цельсия – 100
• Каркас стенда: покрытие порошковое, исполнение – цельный сварной каркас, метод сварки – точечная, лицевая панель ЛДСП толщиной, мм – 15, лицевая сторона – сменная, швы стенда – изолированы, тыльная сторона стенда имеет технические отверстия для смены лицевой панели, цвет – белый, размер ВхШхГ, мм - 1900х1040х630,
• технический паспорт.
