Учебный стенд «Измерения давлений, расходов и температур в системах водо- и газоснабжения» ✅

Стенд «Измерения давлений, расходов и температур в системах водо- и газоснабжения» предназначена для проведения лабораторных работ по курсу «Гидрогазодинамика» и «Гидравлика» в системе среднего и высшего профессионального образования.

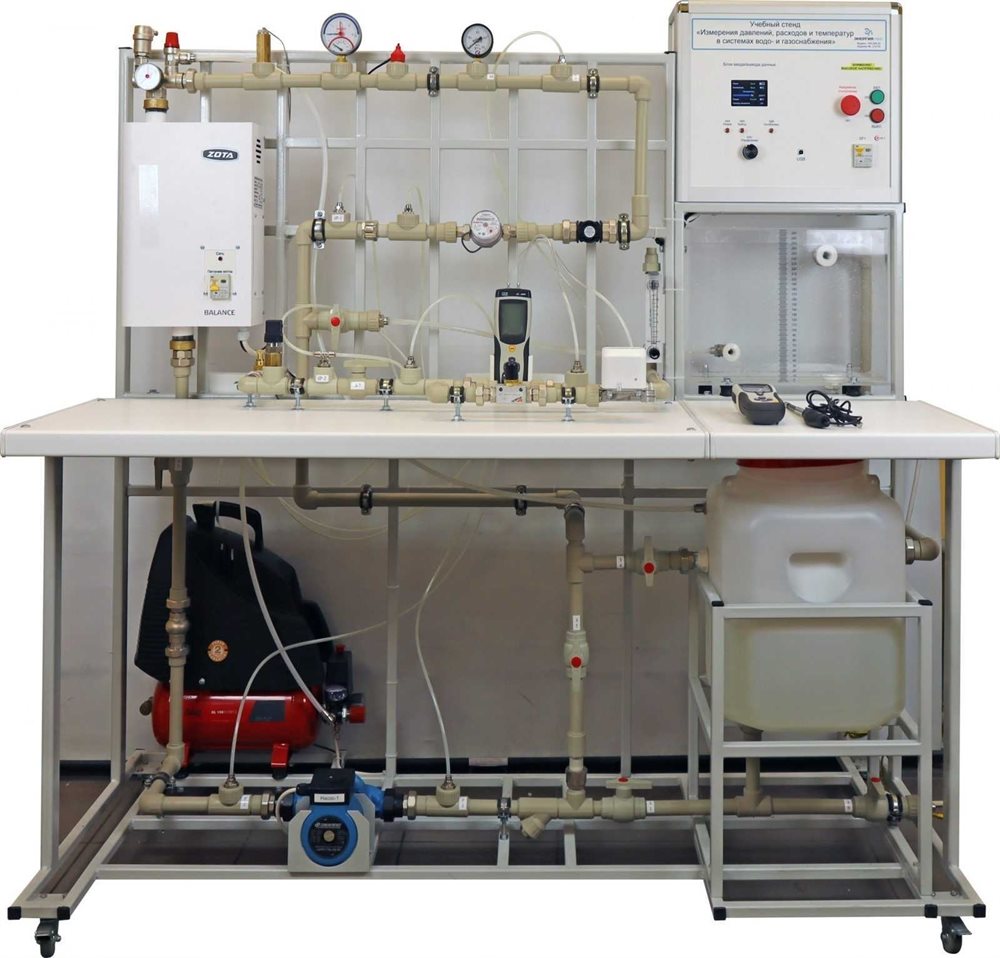

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая и воздушная система.

Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Вся гидравлическая система выполнена из полипропиленового трубопровода, компрессор с ресивером, счетчик газа, анемометр, ротаметр. Вся воздушная система собрана из гибких шлангов и быстросъемных соединений.

Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.

Стенд имеет возможность подключаться к ПК с помощью интерфейса USB. При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Программный комплекс ELAB имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией и устанавливается на персональный компьютер с ОС Windows и Linux.

Программный комплекс ELAB предназначается для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Программный комплекс ELAB при каждом запуске автоматически определяет активный COM порт подключения оборудования, с его подсветкой во всплывающем окне.

Доступные модули управления выполняются в едином стиле. Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств. Комплект программного обеспечения ELAB осуществляет возможность программировать модули управления. Для этого пользователь составляет программный код на внутреннем понятном макроязыке.

Доступные модули индикации программы позволяют выводить на экран ноутбука, данные от измерительных приборов, датчиков и другого оборудования, которым снабжена лабораторная установка. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.

Комплект поставки

1. Лабораторный стенд «Измерения давлений, расходов и температур в системах водо- и газоснабжения» в сборе
2. Учебный видеоролик
3. Методические материалы
4. Программное обеспечение
5. Гарантийный талон
6. Паспорт

Виртуальный лабораторный практикум «Гидравлика» - 1 шт
Программный продукт виртуальный лабораторный практикум «Гидравлика» предназначен для интерактивного выполнения лабораторных работ по основным положениям гидравлики: иллюстрация течения жидкости, уравнения Бернулли, трубки Вентури, трубки Пито-Прандля, гидравлического удара и другие.
