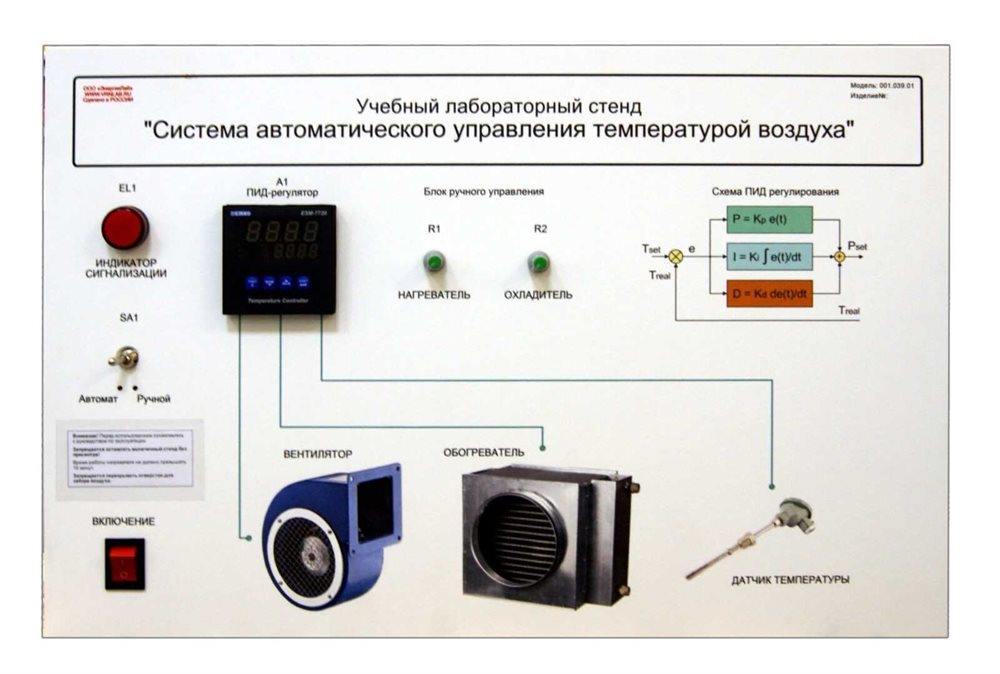

Учебный лабораторный стенд «Система автоматического управления температурой воздуха» ✅
Стоимость доставки:
Стоимость доставки не включена в стоимость товара, оплачивается отдельно.
Количество:
Доступно
Стенд предназначен для изучения основ систем автоматического управления
Позволяет наглядно изучить:
- САУ температурой воздуха, в основе которой лежит принцип управления с обратной связью
- Объект управления и снять его переходную характеристику
- Технические средства измерения и индикации
Режимы работы стенда:
Стенд работает в двух режимах: ручном и автоматическом.
- Ручной режим реализуется посредством блока ручного управления (нагрев и охлаждение), когда по показаниям на информационном табло регулятора вручную формируется управляющий сигнал на исполнительные механизмы.
- Автоматический режим осуществляется через измеритель-регулятор, который сам формирует управляющий сигнал для исполнительных механизмов в зависимости от настройки и показаний датчика температуры.
Основные режимы работы:
- Измеритель-регулятор формирует управляющий сигнал по ПИ закону регулирования
- Измеритель-регулятор формирует управляющий сигнал по ПД закону регулирования
- Измеритель-регулятор формирует управляющий сигнал по ПИД закону регулирования
Технические характеристики:
- Универсальный вход для подключения датчиков температуры различных типов
- ПИД-регуляторы температуры стандартно оборудованы двумя управляющими выходами
- Терморегуляторы изготовлены в щитовом корпусе
- Датчик температуры с техническими характеристиками: диапазон измерения, класс допуска, показатель тепловой инерции и другие
- Шины выполнены из высококачественной латуни
- Нагревательное устройство и охлаждающее устройство с соответствующими техническими характеристиками
- Прозрачный корпус для установки в помещениях с высоким уровнем влажности и со значительной запыленностью
Габаритные размеры стенда:
ДхВхГ: 600х400х180 мм
Дополнительная информация:
Учебный стенд выполнен в пластиковом корпусе. На стенде имеются различные элементы и устройства для обучения.
Состав и технические характеристики:
- Конструкция со съемными клеммниками для удобного монтажа / демонтажа / быстрой замены прибора
- Функция выхода на режим
- 2-х строчный 4-х разрядный дисплей
- Оптимизированный режим быстрой автонастройки ПИД-регулятора
- Два настраиваемых аварийных выхода, 7 режимов работы
- Режим работы регулятора: «нагреватель» / «холодильник»
- Настраиваемый закон регулирования (ON/OFF, П, ПИ, ПД, ПИД)
- Защита паролем от несанкционированного доступа к параметрам
- Универсальный вход для датчиков температуры:
- Термосопротивления: 50М, Pt100
- Термопары: L, J, K, R, S, T
- Датчик температуры, технические характеристики:
- Диапазон измерения (-50 … +150 °C)
- Класс допуска – B
- Показатель тепловой инерции - 20 с
- Степень защиты арматуры - IP 54
- Минимальная глубина погружения - 80 мм
- Рабочий ток - 5 мА
- Сопротивление изоляции - 100 Мом
- Схема соединения - 3-х проводная
- Все соединения внутри стенда выполняются посредством клеммников
- Шины выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика. Способы установки:
- На монтажную DIN-рейку 35 мм
- На панель щита двумя винтами
- Каждая шина отдельно изолирована
- Технические характеристики шины:
- Номинальное ток In - 100 А
- Материал – латунь
- Длина шины - 65 мм
- Типоисполнение - в корпусе
- Винты крепления - М5
- Номинальное напряжение - 400 В
- Максимальное поперечное сечение проводника - 10/25 мм
- Температура эксплуатации - от -25 до +40 °C
- Номинальное напряжение изоляции Ui - 500 В
- Нагревательное устройство мощностью 1 кВт, напряжение 220В, вес устройства 1 кг
- Охлаждающее устройство рассчитано на напряжение 220В, диаметром 10 см, мощностью 80 Вт
-
