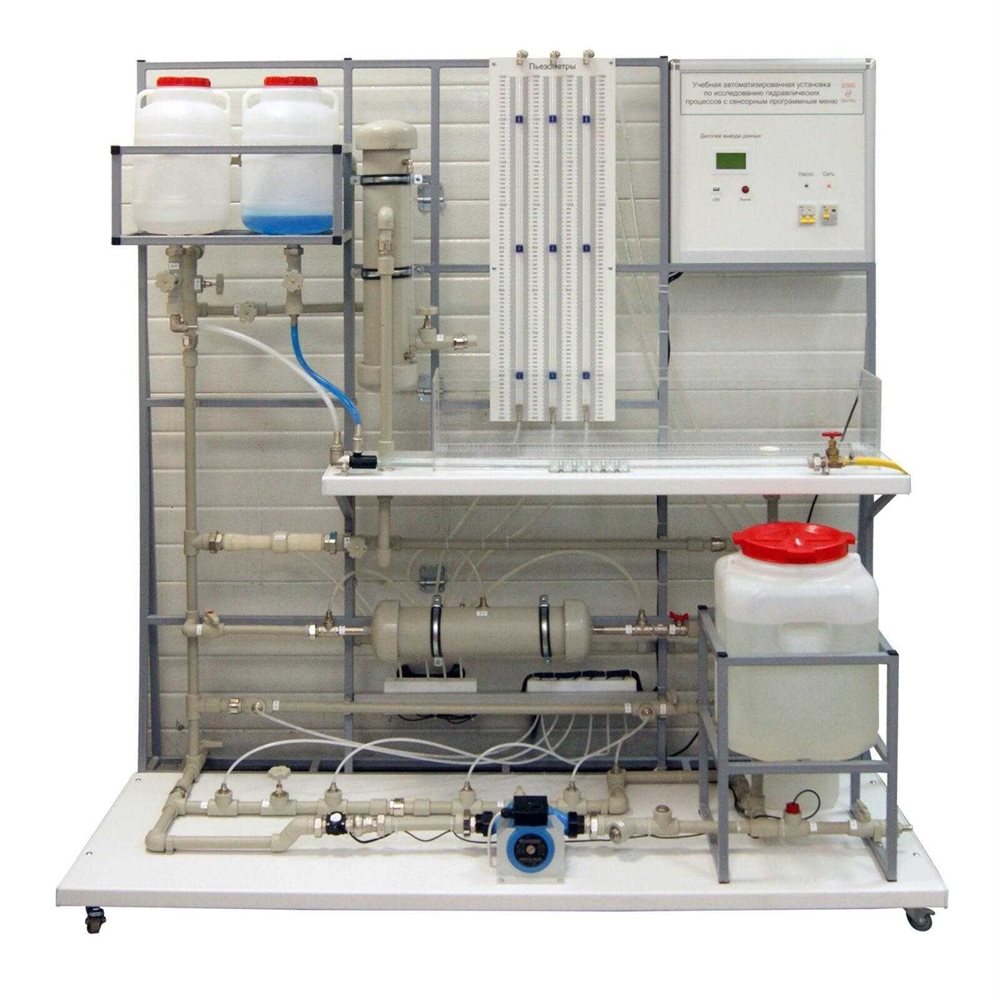

Учебный лабораторный стенд «Исследование гидравлических процессов» ✅
Учебно-автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню предназначена для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе среднего и высшего профессионального образования.
Учебный стенд представляет собой рамное основание, выполненное из окрашенного металлического профиля краской по ГОСТ 9.410-88. Основание имеет поворотные колесные опоры с тормозами.
На рамном основании монтируется гидравлическая система, в состав которой входят следующие элементы:
- Участок для изучения и наглядной демонстрации ламинарного и турбулентного течения жидкости с баком по ГОСТ 10667-90 с нанесением надписей с помощью лазерной гравировки, внутреннего модуля с двумя емкостями для красителя и дозированного поступления в основной канал, и прозрачной трубы.
- Расходомер Вентури из полиамида по ГОСТ 10589-87. На расходомере установлены быстросъемные соединения для подключения датчиков давления.
- Участок для изучения закона Бернулли - трубопровод с чередующимися участками с разными диаметрами. Диаметры участков: 20, 100, 20 мм. На данном участке выполнено шесть быстросъемных соединений – три для подключения датчиков давления и три для подключения пьезометрических трубок со шкалой.
- Участок для определения коэффициентов местных и путевых потерь из полипропиленовой трубы и фитингов.
- Модуль для исследования истечения жидкости из трубопровода через отверстия и насадки включает в себя трубопровод из полипропиленовой трубы с тремя отверстиями, три насадки и емкость из акрила по ГОСТ 10667-90.
- Система полипропиленовых трубопроводов подачи жидкости для исследуемых участков из трубы.
- Датчики расхода жидкости - 2 шт.
- Датчики давления. Датчик давления на базе чувствительного элемента. Корпус датчика не подвержен коррозии и подключается к пневмогидравлической системе путем резьбового соединения. Электрическое подключение с помощью кабеля.
- Насос циркуляционный по ГОСТ IEC 60335-2-51-2012.
- Бак полипропиленовый
- Обратный клапан.
Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и температуры, а также отображать их в символьном виде на графическом ЖК дисплее.
Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.
Подключение учебного стенда к ноутбуку производится с помощью интерфейса USB.
Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Учебно-автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню» соответствует ГОСТ 12.4.113-82 и имеет сертификат, паспорт, руководство по эксплуатации.
Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте. В комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения выполнения лабораторных работ.
Учебное оборудование соответствует действующим стандартам и нормам, как указано ниже:
по пожарной безопасности:
- Федеральный закон от 22.07.2008 №123 «Технический регламент о требованиях пожарной безопасности»;
- НПБ-247-97 «Электронные изделия. Требования пожарной безопасности. Методы испытаний»;
по электробезопасности:
- ГОСТ Р.12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты»;
- ПУЭ-7 «Правила эксплуатации электроустановок».
Учебное оборудование соответствует электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
Комплект поставки
- Лабораторный стенд «Исследование гидравлических процессов» в сборе
- Ноутбук
- Руководство по эксплуатации
- Учебный видеоролик
- Методические материалы
- Программное обеспечение
- Гарантийный талон
- Паспорт
-
