Учебно-моделирующий стенд «Взаимодействие заряженных Y-частиц с веществом. Определение пробега электронов бета распада методом поглощения» ✅

Учебно-моделирующий стенд «Взаимодействие у- частиц с веществом. Определение пробега электронов бета распада методом поглощения» (далее стенд), предназначен для проведения лабораторных работ с учащимися по курсу ядерная физика имеет следующие параметры:
1. габаритные размеры измерительного блока: 450х200х300 мм.
2. габаритные размеры блока счетчика: 62х68х160 мм.
3. масса: 10 кг.
4. потребляемая мощность: 100 Вт.
5. электропитание: однофазное с нулевым рабочим и защитным проводниками 220 В, 50 Гц.

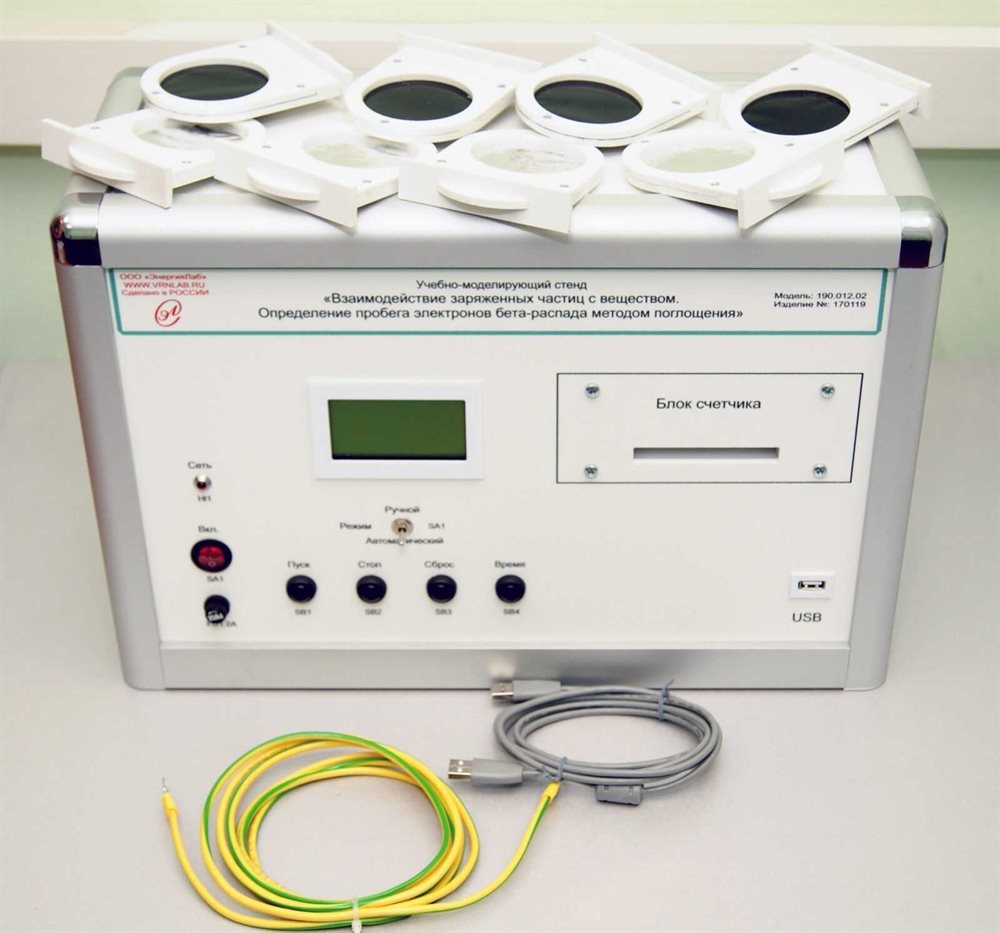

Стенд содержит измерительный блок на основе микропроцессорной системы с органами управления экспериментом и с выводом информации на графический ЖК дисплей.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.

Управление всеми устройствами производится с помощью уникального протокола обмена.

При подключении стенда к персональному компьютеру с помощью интерфейса USB, программное обеспечение позволяет выводить данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Панели стенда выполнены из АБС пластика и имеют текстуру Z01, для обеспечения устойчивости надписей и мнемосхем к царапинам и иным внешним повреждениям.
Основой конструкции измерительного блока являются алюминиевые профиля.

На задней панели расположен разъем для подключения к сети электропитания, держатель плавкого предохранителя.

На лицевой панели клавишный выключатель с подсветкой, индикатор «Сеть», графический ЖК дисплей, кнопочная панель с кнопками: «Пуск», «Стоп», «Сброс», «Время», тумблер выбора режима: «Ручной» или «Автомат», разъем USB для подключения к персональному компьютеру.

В блок счетчика импульсов, через специальный порт вставляются сменные кюветы с образцами.

В комплект поставки учебно-моделирующего стенда «Взаимодействие заряженных у-частиц с веществом. Определение пробега электронов бета распада методом поглощения» входят:
1. сменные кюветы с образцами – 1 комплект.
2. диск с методическим обеспечением.
3. диск с учебным видеороликом.
4. диск с программным обеспечением.
5. руководство по эксплуатации.
6. гарантийный талон.
7. паспорт.
