Учебная лабораторная установка «Маятник Обербека» ✅

Учебная лабораторная установка «Маятник Обербека» предназначена для изучения динамики вращательного движения, изучение зависимости момента инерции тела от распределения массы внутри него, измерение угловой скорости тела, вращающегося вокруг неподвижной оси, определение углового ускорения.

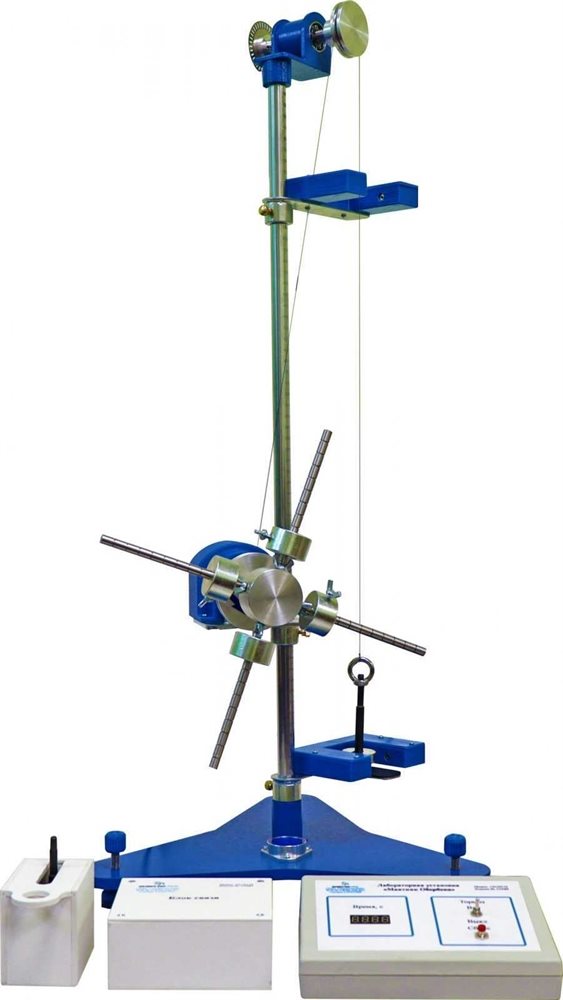

Учебная лабораторная установка смонтирована на вертикальном металлическом настольном стенде. Вертикальная поверхность учебного стенда изготовлена из стали и имеет порошковое покрытие. На ней размещен шкив, который свободно вращается на горизонтальной оси и имеет барабан для наматывания нити, четыре радиальные спицы, по которым перемещаются грузы, а также диск с 20 секторами. Шкив смонтирован в верхней части стенда. Вплотную к нему установлен цифровой датчик угловой скорости, в прорезь которого заходит диск с секторами.

Шкив приводится в движение нитью, сматывающейся с барабана под действием прикрепленного к ней наборного груза. Изменение момента инерции вращающегося тела осуществляется перемещением грузов по спицам. Положение грузов определяется с помощью линейки, закрепленной на металлическом стенде.

Показания цифрового датчика угловой скорости выводятся на экран компьютера в виде зависимости угловой скорости от времени.

Программа работы с данными позволяет с помощью двух маркеров выделить интервал равноускоренного движения системы, построить прямую линию, наилучшим образом аппроксимирующую экспериментальную зависимость, получить на экране уравнение этой прямой и определить таким образом угловое ускорение вращающегося тела.

Комплект поставки

1. Настольный лабораторный стенд «Маятник Обербека»
2. Шкив с грузами на спицах
3. Груз наборный
4. Датчик угловой скорости
5. Методическое обеспечение
6. Мультимедийная методика
7. Гарантийный талон
8. Паспорт
