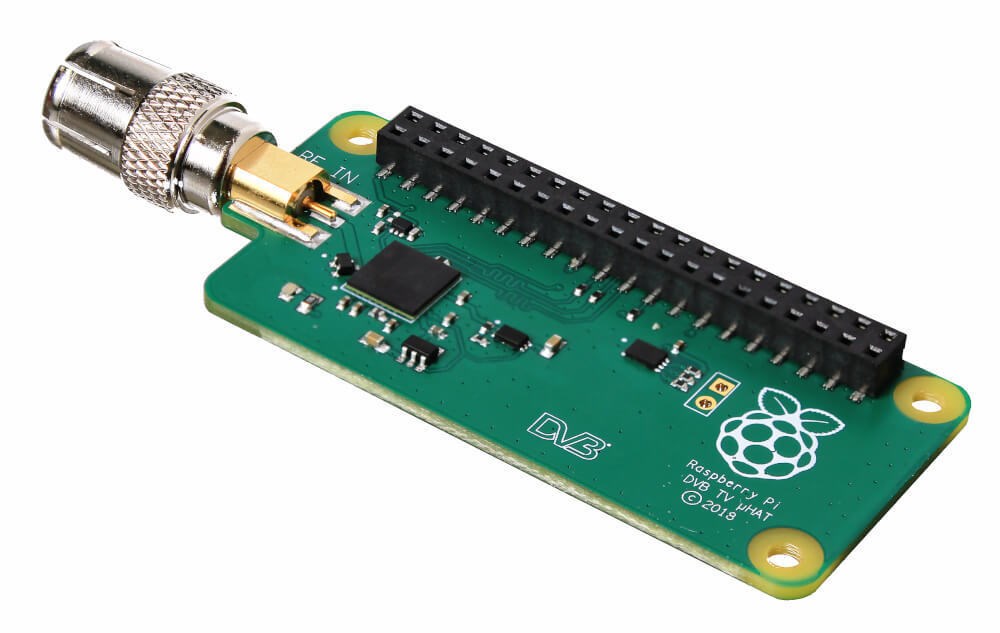

ТВ-тюнер DVB-T2 Raspberry Pi TV HAT

Не торопитесь выбрасывать раритетные кинескопные телевизоры: малинка станет для них внешним тюнером DVB-T/T2 с подключением через композитный ТВ-выход.

Смотреть эфирное ТВ вы сможете как на самой малинке, так и через любое мультимедийное устройство: компьютер, планшет или смартфон. Единственный критерий – устройство просмотра цифрового ТВ должно находиться в одной беспроводной сети Wi-Fi с Raspberry Pi.

Начинка

В основе Raspberry Pi TV HAT лежит микросхема Sony CXD2880 (SMT-EW100) – миниатюрный чип цифрового тюнера, который также используется в мобильных устройствах. Он включает в себя фильтр с кварцем и умеет декодировать цифровой эфир DVB-T/T2 на волнах метрового (МВ) и дециметрового диапазона (ДМВ).

Подключение

Модуль TV HAT устанавливается на вилку GPIO-портов Raspberry Pi через проставку, приложенную в комплекте. Чтобы плата стояла ровно и надёжно, она дополнительно крепится винтами через пластиковые стойки. Благодаря сквозным колодкам поверх TV HAT можно надевать ещё шилды для Raspberry Pi.

Антенна подключается к тюнеру через телевизионное RF-гнездо 9,5 мм (IEC 169-2). Сюда подходит как общая домовая, так и дециметровая ТВ-антенна.

Комплектация

• 1× Плата-модуль Raspberry Pi TV HAT
• 1× RF-гнездо для антенны
• 1× Проставка GPIO
• 3× Пластиковая стойка
• 6× Пластиковый винт

Характеристики

• Совместимость: одноплатники Raspberry Pi
• Чипсет тюнера: Sony CXD2880 (SMT-EW100)
• Поддерживаемые ТВ-стандарты: DVB-T2, DVB-T
• Рабочие диапазоны: VHF III (174–230 МГц), UHF IV, UHF V (470–862 МГц)
• Ширина полосы пропускания:
  • DVB-T2: 1,7 МГц, 5 МГц, 6 МГц, 7 МГц, 8 МГц
  • DVB-T: 5 МГц, 6 МГц, 7 МГц, 8 МГц
• Разъём модуля: штырьковые соединители GPIO
• Разъём антенны: RF-гнездо 9,5 мм (IEC 169-2)
• Размеры платы: 65×30×5 мм
• Размеры платы с гнездом и проставкой: 85×30×17 мм
