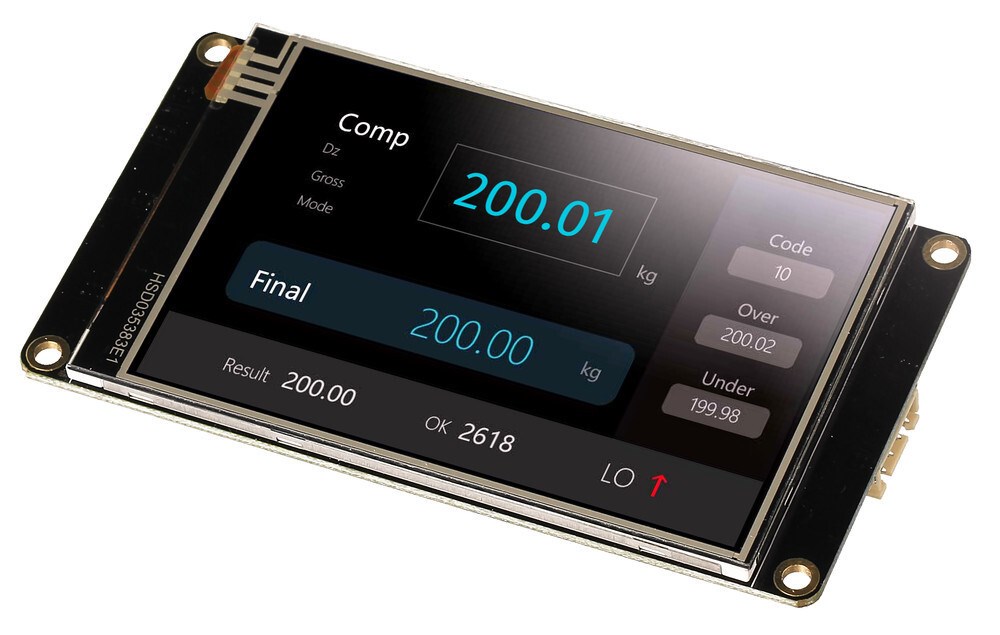

Цветной сенсорный дисплей Nextion Enhanced 3,5” / 480×320

На панели гаджета уже не хватает места для всех переключателей, потенциометров и индикаторов? Набросайте кнопки, регуляторы и индикаторы в наглядном редакторе, добавьте картинки и анимацию, залейте прошивку на сенсорный экран – и ваш интерфейс мечты готов. Графика и сценарии работы обрабатываются собственным процессором устройства, высвобождая вычислительные ресурсы управляющей электроники для других задач.

Размеры 3,5-дюймового экрана NX4832K035 позволяют встроить его в компактное мобильное устройство. Резистивный тачскрин можно дополнить физическими кнопками, или же подключить через GPIO внешние датчики и звуковой сигнал.

Особенности

Линейка умных дисплеев Nextion включает в себя серии Basic, Discovery, Enhanced и Intelligent.

Дисплей Nextion NX4832K035_011R относится к серии Enhanced, которая отличается наличием GPIO и часов реального времени.

Начинка

Умный дисплей оснащён 32-разрядным микроконтроллером на ARM Cortex-M3 с тактовой частотой 108 МГц и 8 КБ оперативной памяти. За хранение прошивки, пользовательских картинок и шрифтов отвечает флеш-память на 32 МБ, а хранить временные настройки программы при отключении питания поможет энергонезависимая память на 1 КБ. Встроенные часы реального времени (RTC) работают от батарейки CR1220 или CR1225.

В дисплее установлена ЖК-матрица TFT TN с диагональю 3,5 дюйма и разрешением 480×320, которая выводит 65536 оттенков цвета (16 бит). Яркость экрана настраивается от 0 до 180 кд/м² с интервалом 1%, а ресурс LED-подсветки – не менее 30000 часов.

Подключение

HMI-дисплей обрабатывает данные собственной начинкой и общается с управляющей платой по интерфейсу UART с помощью управляющих кодов.

На борту дисплейного модуля предусмотрены 8 пинов ввода-вывода общего назначения (GPIO) для подключения внешних элементов управления и другой периферии. Эта особенность позволяет использовать HMI-дисплей как самостоятельное устройство.

Питание

Для дисплея рекомендуется источник питания с напряжением 5 В и током 500 мА – например, подойдёт блок питания с кабелем micro-USB.

Nextion Editor

Платформа Nextion – это сочетание линейки сенсорных дисплеев и визуального редактора интерфейсов.

Чтобы не тратить время на попиксельную отрисовку элементов интерфейса, установите Nextion Editor. Используйте библиотеку стандартных элементов: кнопок, ползунков, полей ввода, графиков и прогресс-баров. Перетащите подходящие объекты на макет экрана и настройте их реакцию на события.

Для отладки интерфейса не придётся перепрошивать устройство: в редакторе предусмотрен удобный эмулятор экрана, который позволяет быстро протестировать результат.

Прошивка устройства

Дисплейный модуль прошивается по UART. Эта процедура может занять несколько минут, особенно если в интерфейсе присутствуют картинки и GIF-анимация.

Для ускорения процесса дисплей поддерживает прошивку с SD-карты. Скопируйте файл проекта в корень microSD’шки, вставьте её в картридер на обратной стороне устройства и включите экран – прошивка начнётся автоматически.

Комплектация

• 1× Дисплейный модуль
• 1× Четырёхпроводной шлейф
• 1× Переходник для питания по USB

Характеристики

• Модель: Nextion Enhanced NX4832K035_011R (SKU IM160511005)
• Диагональ: 3,5 дюйма
• Разрешение: 480×320
• Тип матрицы: TFT TN
• Глубина цвета: 16 бит (65536 цветов)
• Подсветка: светодиодная (LED)
• Максимальная яркость: 180 кд/м²
• Ресурс подсветки: не менее 30000 часов (до потери ½ яркости)
• Тип тачскрина: резистивный
• Встроенный микроконтроллер: GD32F103
• Вычислительное ядро: ARM Cortex-M3
• Тактовая частота: 108 МГц
• Оперативная память: 8 КБ
• EEPROM-память: 1 КБ
• Флеш-память: 32 МБ
• Интерфейс обмена данными: UART
• Пины GPIO: 8
• Поддержка microSD: до 32 ГБ (FAT32)
• Напряжение питания: 5 В
• Напряжение логических уровней: 3,3–5 В
• Потребляемый ток:
  • При 100% яркости: до 145 мА
  • Спящий режим: 15 мА
• Питание встроенных часов: батарейка CR1220 / CR1225
• Видимая область экрана: 73,4×49 мм
• Размер модуля: 100,5×54,9×11,6 мм
• Вес модуля: 48,2 г
