Цифровая лаборатория Научные Развлечения по физике (профильный уровень)

Цифровая лаборатория по физике профильного уровня

• Включает 24 цифровых датчика, подключаемых непосредственно к USB-порту
• Содержит комплект оборудования для сборки экспериментальных установок
• Обеспечена методическими материалами, содержащими указания для начинающего пользователя (базовый уровень), и примеры исследовательских заданий с использованием всего перечня датчиков. В исследовательских заданиях ставится задача и даются рекомендации по ее выполнению
• Поддерживается постоянно обновляемой программой «Цифровая Лаборатория», находящейся в свободном доступе (на этом сайте)*.

* Программа содержит инструментарий для реализации исследовательских работ по авторским сценариям, который предусматривает выборку данных и ее экспорт во внешние редакторы таблиц (MS Excel, Open Office и т. п. ) для дальнейшей обработки. Имеется модуль видеосъемки с вэб-камеры и покадровой обработки видеофайлов с получением координат объекта с привязкой по времени. Программа позволяет сформировать в ходе выполнения работы электронный отчет, включающий исходные данные, фото установки, промежуточные таблицы, итоговый график и текстовый комментарий. Представлены 32 подробных сценария выполнения работ с пошаговыми инструкциями, изложенные в методическом пособии, и предложены рекомендации по проведению 18 исследовательских работ.

Примеры экспериментов

Примеры исследовательских заданий

• Зависимость мощности излучения лампы накаливания от температуры вольфрамовой нити
• Связь вольт-амперной характеристики и интенсивностью излучения у лампы накаливания и светодиода
• Закономерности движения бруска вверх и вниз по наклонной плоскости
• Сравнение ЭДС и внутренних сопротивлений источников постоянного тока
• Выработка критериев устойчивости твердого тела
• Измерение скорости звука разной частоты в воздухе
• Распространение звуковых волн в замкнутом пространстве
• Изучение закономерностей фазовых переходов жидкостей
• Исследование магнитного поля постоянных магнитов
• Исследование работы источников света в цепи переменного тока
• Изучение свойств ферромагнетиков
• Диаграмма направленности излучения светодиода
• Поглощение бета-частиц алюминием

Примеры исследовательских работ с цифровой лабораторией

Каковы скорость звука и длина звуковой волны в воздухе? Почему в разных частях замкнутого помещения громкость одного и того же источника звука кажется различной?

• Датчик звука с функцией интегрирования
• Датчик звука двухканальный.

Как зависит от расстояния магнитное поле вблизи магнита и сила притяжения двух магнитов?

• Датчик магнитного поля
• Датчик силы.

Каким слоем алюминия можно поглотить 99% радиоактивного бета-излучения?

• Датчик ионизирующего излучения.

Мигает ли лампа накаливания в цепи переменного тока?

• Датчик света
• Датчик напряжения осциллографический.

Как зависит интенсивность излучения лампы накаливания и светодиода от напряжения на источнике света, от температуры нити накаливания, от положения приемника света в пространстве? Как сконструировать светодиодный светильник?

• Датчик силы тока от 0 до 250 mA и от 0 до 2,5 A,
• Датчики напряжения от 0 до 250 мВ от 0 до 25 В,
• Датчик освещенности

Какие закономерности наблюдаются при опрокидывании твердого тела? Что может стать количественным критерием устойчивости тела?

• Датчик силы
• Датчик угла поворота от 0 до 270°

Как энергия межмолекулярного взаимодействия и давление газа над жидкостью связаны с температурой кипения жидкостей?

• Датчик абсолютного давления
• Датчики температуры в диапазонах от -20 до +110°С, от -40 до +180°С, от 0 до +1000°С

Какова зависимость силы натяжения пружины от координаты груза при его колебаниях на вертикальной пружине? По какому закону происходит движение груза?

• Датчик расстояния ультразвуковой
• Датчик силы, датчик ускорения

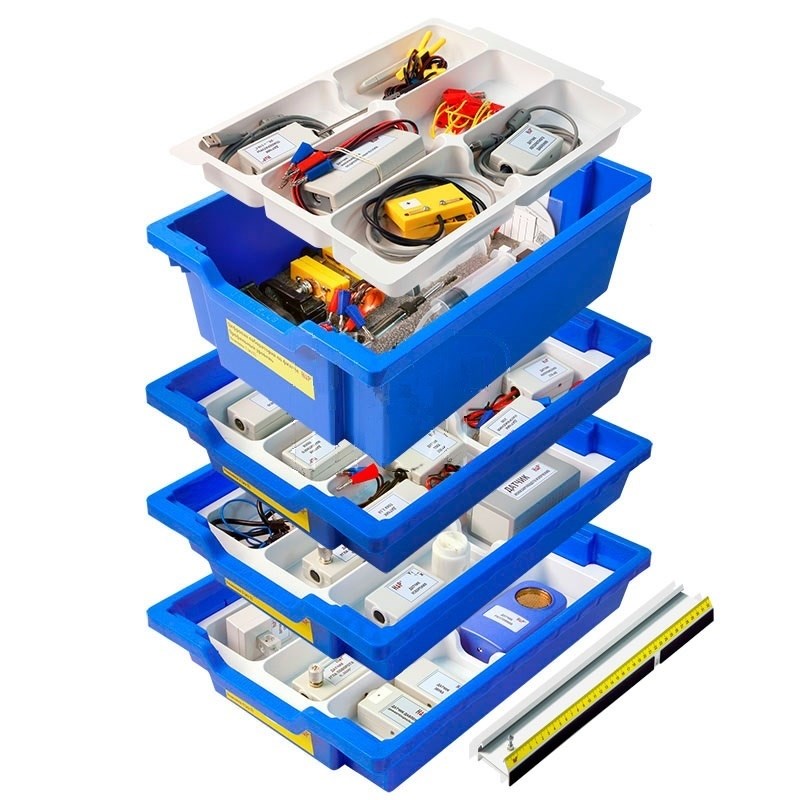

Состав

• Цифровой датчик температуры (-20+110С) - 1
• Цифровой датчик абсолютного давления - 1
• Цифровой датчик положения (4 канала) - 1
• Цифровой осциллографический датчик напряжения (2 канала) - 1
• Цифровой датчик напряжения (+/- 25В) - 1
• Цифровой датчик напряжения (+/- 250mB) - 1
• Цифровой датчик тока (+/- 2,5А) - 1
• Цифровой датчик тока (+/- 250mА) - 1
• Цифровой датчик магнитного поля (+/-40мТ, 4мТл - 1
• Цифровой датчик температуры термопарный (0-100С, 0-400С, 0-1000С) - 1
• Цифровой датчик температуры (-40...+180С) - 1
• Цифровой датчик освещенности (3 диапазона) - 1
• Цифровой датчик света кремниевый - 1
• Цифровой датчик ионизирующего излучения - 1
• Цифровой датчик угла (0...270 град.) - 1
• Цифровой датчик звука двухканальный - 1
• Цифровой датчик расстояния ультразвуковой - 1
• Цифровой датчик силы (+/-20Н) - 1
• Цифровой датчик оптоэлектрический - 1
• Цифровой датчик угловой скорости (числа оборотов) - 1
• Цифровой датчик давления дифференциальный (200кПа, 20кПа) - 1
• Цифровой датчик угла (0...3600 град.) - 1
• Цифровой датчик звука с функцией интегрирования (100...2000Гц) - 1
• Цифровой датчик ускорения (беспроводной) - 1
• Цифровой датчик электрического заряда - 1
• Стержень для закрепления в штативе - 3
• Кабель соединительный - 2
• Оборудование для проведения экспериментов - 1
• Ложемент пластиковый - 4
• Ложемент из теплофлекса - 1
• Контейнер с крышкой 75 - 3
• Контейнер с крышкой 150 - 1
• ПО - 1
• Методическое пособие ЦЛ (баз) - 1
• Методическое пособие ЦЛ (проф) - 1
