Типовой комплект учебного оборудования «Термодинамика. Обратные термодинамические циклы» ✅

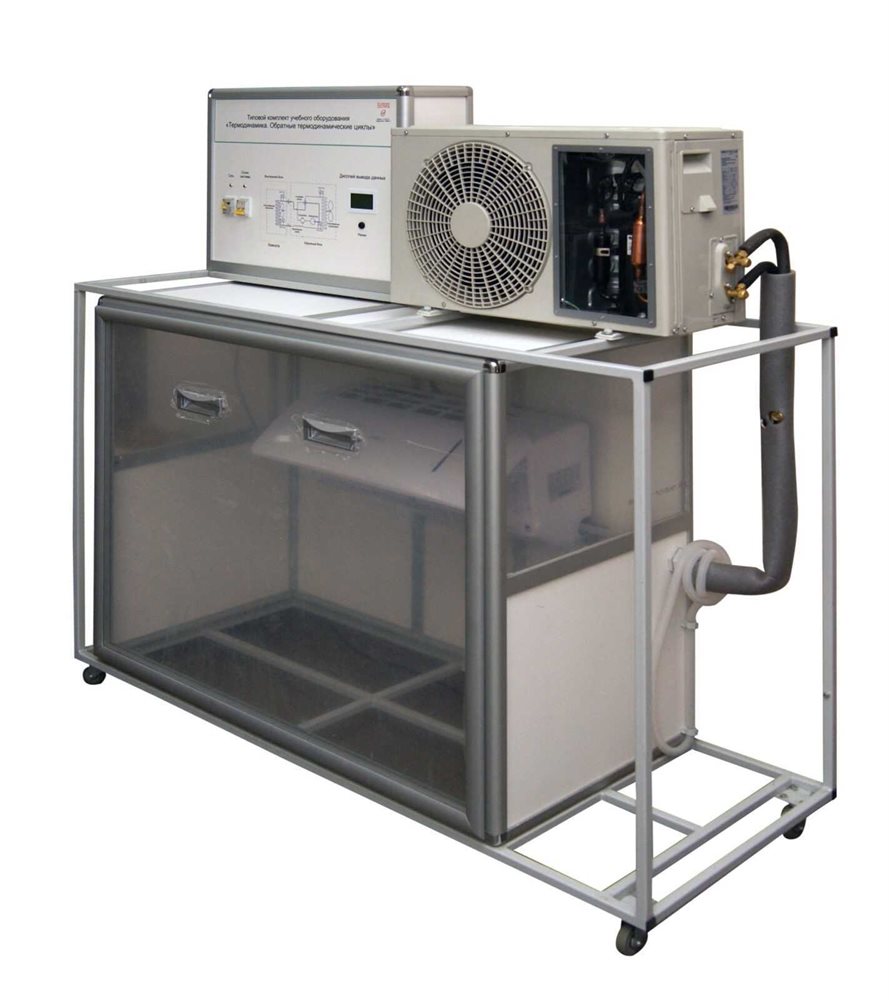

Лабораторный стенд «Обратные термодинамические циклы» (далее стенд) обеспечивает проведение лабораторных работ по тематике «Термодинамика», «Холодильные машины».

Исполнение стендовое, ручное.

Состав и технические характеристики:

Стенд представляет собой рамное основание, выполненное из стального профиля ГОСТ 8639-82.
Рамное основание покрыто порошковой краской ГОСТ 9.410-88.
Рамное основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется современная сплит-система. При этом внутренний блок сплит-системы размещается в кожухе, который моделирует внутренний объем помещения.

Наружный блок сплит-системы имеет вырез в кожухе, закрытый прозрачными панелями из материала согласно ГОСТ 10667-90, для наблюдения за устройством наружного блока.
Сплит-система оснащена датчиками температуры и давления, а также датчиками влажности воздуха.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключены к измерительной системе.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и температуры, электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее в данный момент, используется кнопка «Режим».

Измерительная система представляет собой распределенную микропроцессорную систему на базовой платформе, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей. Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы с помощью внешних контактов в количестве 62 шт.
Субмодули связываются по интерфейсу RS485.

Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод; тактовая частота I2С 100 кГц.
При подключении стенда к персональному компьютеру с помощью интерфейса USB, программное обеспечение позволяет выводить данные в графическом виде, а также сохранять их для дальнейшей обработки в табличном и графическом виде.
Измерительная система является моноблочной и выполнена из алюминиевого профиля с панелями из АБС пластика (ТУ 2246-003-33513246-2004).
Панели имеют светлый цвет и текстуру «песок», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Лабораторный стенд «Термодинамика. Обратные термодинамические циклы» соответствует ГОСТ 12.4.113-82 и имеет сертификат ГОСТ ISO 9001-2011, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Все стандартные детали и материалы, применяемые при изготовлении лабораторного стенда, имеющие ГОСТ и ТУ, им соответствуют.
Вся документация на русском языке и отвечает требованиям по оформлению согласно ГОСТ Р 51121 и ГОСТ 2.601.
Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте. Исполнитель поставляет в указанные сроки лабораторный стенд “Термодинамика. Обратные термодинамические циклы", производит его пуско-наладку, обеспечивает работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Комплект поставки

1. Лабораторный стенд «Обратные термодинамические циклы» в сборе.
2. Руководство по эксплуатации.
3. Диск с учебным видеороликом.
4. Диск с методическими материалами.
5. Гарантийный талон.
6. Паспорт.
