Типовой комплект учебного оборудования «Механика жидкости – гидравлический удар» ✅
Типовой комплект учебного оборудования «Механика жидкости – гидравлический удар» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика».

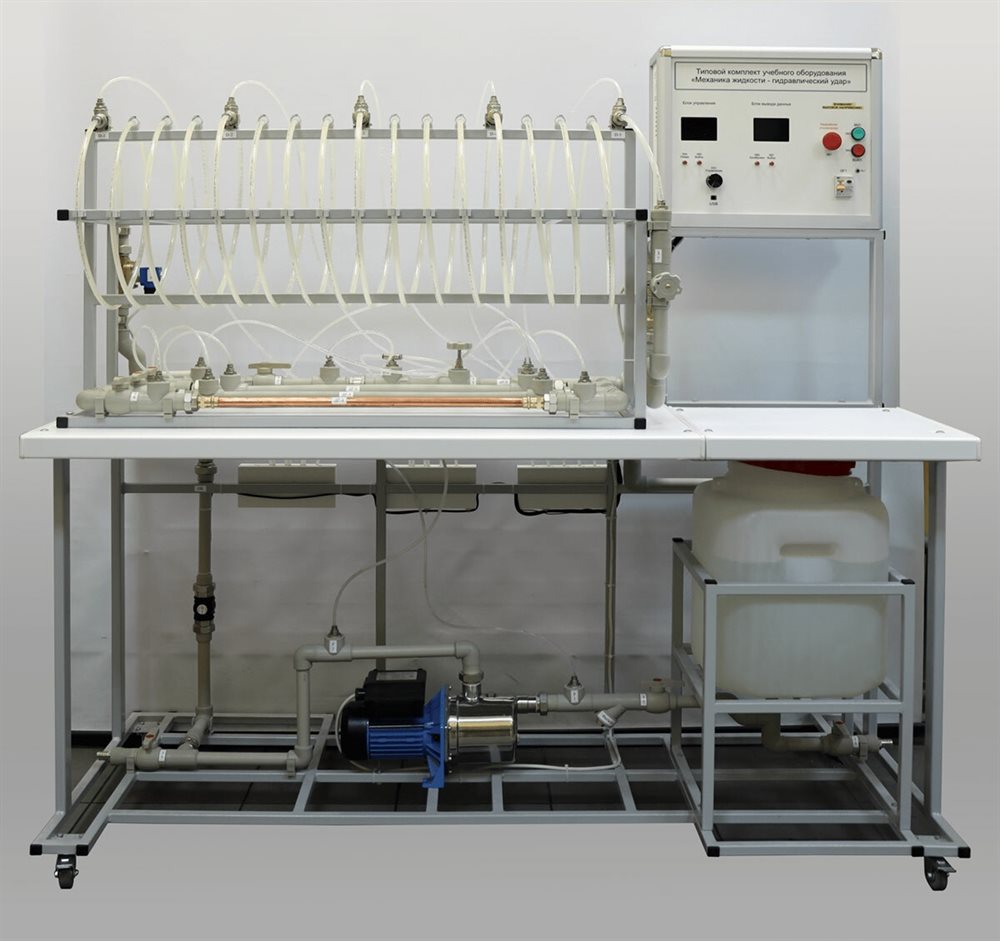

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом и гидравлическая система, состоящая из трубопроводов и исследуемых участков. Блок управления, выполнен из металлического профиля с корпусом из пластика, серого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
В нижней части рамы находится бак гидравлический для хранения воды. Насос монтируется на раме рядом с баком. Насос обеспечивает расход жидкости и напор.
Характеристики клапана: клапан отсечной быстродействующий с электромагнитным управлением. Количество клапанов – 2 шт.
На трубопроводе с равным шагом установлено 5 датчиков давления. На выходе трубопровода установлен клапан с электромагнитным управлением.
В стенде используется замкнутый поток жидкости (воды) без подключения к внешнему источнику.
Стенд разделен на исследуемые участки:
- Трубопровод выполненный из ПВХ, на всем участке трубопровода, установлены датчики давления, а также электромагнитные клапана, для демонстрирования гидравлического удара.
- Трубопровод из PPR и медной трубы для исследования потерь по длине, на концах исследуемых участков установлены датчики давления.
- Трубопровод из PPR трубы, на котором смонтированы участки местных сопротивлений.
Гидравлическая система стенда замкнута и не требует подключения к системам водоснабжения и водоотведения лаборатории, за счет установленного технологического бака.
В состав лабораторной установки входит:
- насос;
- датчик расхода;
- датчики давления;
- диафрагма;
- запорная арматура, выполненная в виде вентилей и задвижек;
- технологический бак.
- Блок управления с микропроцессорной системой - для управления модулями стенда, связи с компьютером, сбора и обработки данных.
Комплект поставки
- Лабораторный стенд «Механика жидкости – гидравлический удар»
- Ноутбук (USB-кабель в коплекте)
- Учебный видеоролик и методическое обеспечение на электронном носителе
- Руководство по эксплуатации
- Гарантийный талон
- Паспорт
-
