Технолаб Базовый соревновательный уровень образовательный робототехнический модуль

Обеспечивает решение образовательных задач участников образовательного процесса (обучающийся, педагог) сиспользованием информационно-коммуникационных технологий (ИКТ), в том числе моделирования,конструирования объектов и их программирования на компьютере.Модуль способствует развитию системы универсальных учебных действий в составе личностных, регулятивных,познавательных и коммуникативных действий и предназначается для проведения соревнований.

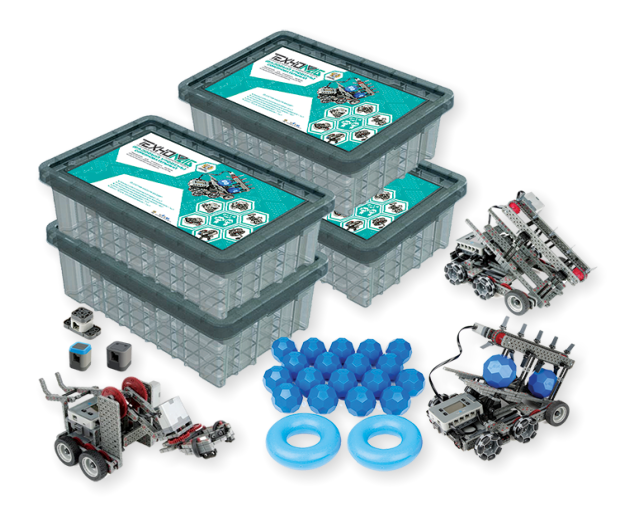

Состав модуля

• Сенсорный модуль на базе гироскопа – 2шт.; трехосевой MEMS-гироскоп, и микроконтроллер MSP430.
• Сенсорный модуль светодиодного модуля и тактильного датчика – 4шт.
• Сенсорный модуль на базе УЗ-дальномера – 2шт.; УЗ-дальномер и микроконтроллер MSP430;
• Сенсорный модуль на базе датчика освещенности и цвета – 2шт.; микроконтроллер MSP430, для определения цвета поверхностей и объектов.
• Сенсорный модуль на базе тактильного датчика – 8шт.; микроконтроллер MSP430, позволяющий определять кратковременное нажатие.
• Пульт дистанционного управления – 2шт.; 8 кнопок управления и 2 джойстика. USB-порт и порт для подключения радиомодуля.
• Аккумуляторная батарея – 2шт.; Аккумуляторная батарея типа Li-ion.
• Радиомодуль - 4шт.; для беспроводной связи по радиоканалу частотой 2,4 ГГц.

Состав базового робототехнического набора

Конструктивные и крепежные элементы позволяют реализовывать как фиксированные соединения деталей, так и подвижные вращающиеся соединения шарниров и различных передач.

Набор состоит из пластиковых деталей и крепежных элементов, не требующих специализированного инструмента для сборки:

• 118 конструктивных элементов их высококачественного пластика;
• 178 переходных и соединительных элемента;
• 156 различных валов, 8 шкивов различного диаметра;
• 30 зубчатых колес различного диаметра.
• 320 соединенительных элементов из различных втулок и заклепок.
• комплект из 4 колес, состоящий из ступицы, резиновой покрышки и 2 резиновых колес.

Базовый робототехнический набор содержит следующие основные элементы:

• Приводной модуль в количестве 4шт. Приводной модуль представляет собой электромеханическое устройство, состоящее из двигателя постоянного тока и его схемы управления, а так же микроконтроллера MSP430, предназначенного для обработки команд управления и обеспечивающего защиту устройства от превышения тока или напряжения. Встроенный в приводной модуль микроконтроллер содержит программную функцию ПИД-регулирования для точного регулирования скорости вращения выходного вала и его положения. Приводной модуль реагирует на управляющие команды, такие как: задание скорости, задание направления вращения в течение временного интервала, задание числа оборотов, задание конечного положения выходного вала, а так же возвращает следующую информацию: скорость, направления вращения, текущее положение и значение рабочего тока.
• Программируемый контроллер – 1шт. Программируемый контроллер представляет собой устройство, содержащее LCD монитор и 4 управляющие кнопки для навигации по меню управления и переключения режимов работы. В состав программируемого контроллера входит микроконтроллер Texas Instruments Tiva ARM Cortex-M4, позволяющий выполнять не менее 100 миллионов операций в секунду, а так же выполнять операции с плавающей точкой за один такт. Программируемый контроллер обладает USB портом для программирования, портом для подключения радиомодуля и портом для подключения зарядного устройства. Для подключения внешних устройств программируемый контроллер оснащается 12 универсальными портами, предназначенными для работы с приводами, дискретными и аналоговыми датчиками. Корпус программируемого контроллера содержит отсек для подключения батареи питания и отсек для подключения радиомодуля для беспроводной передачи данных.
• Аккумуляторная батарея – 1шт. Аккумуляторная батарея типа Ni-Mh.
• Зарядное устройство для аккумуляторной батареи – 1шт.
• Кабель для зарядного устройства – 1шт.
• Комплект соединительных кабелей и шлейфов – 1шт.
• Кабель USB для программирования – 1 шт. Кабель типа micro USB- USB.

Все элементы каждого базового робототехнического набора, входящего в комплект поставки конструктивно и электрически совместимы друг с другом.

Дополнения для проведения соревнований

Образовательный робототехнический модуль содержит следующие элементы, предназначенные для проведения соревновательных мероприятий:

• Игровое поле. Предназначенное для проведения соревнований по робототехнике в соответствии с регламентом ряда крупнейших международных федераций.
• Комплект соревновательных элементов (кубики 3х цветов) - 1шт. В комплект входит 18 кубиков: 6 кубиков красного цвета, 6 кубиков зеленого цвета и 6 кубиков синего цвета. Кубики пустотелые, изготовлены из пористой пластмассы. Размер кубиков 7,62х7,62х7,62 см. Все углы скошены. Примерный вес каждого кубика 64 гр.

Преимущества модуля

• Возможность проведения не менее 6 лабораторных работ по изучению принципов проектирования роботов и робототехнических систем.
• Программирование роботов осуществляется в специальной графической среде или в редакторе языка С.
• Возможность проектирования роботов с помощью CAD систем и наличие библиотек элементов для них.
• Простота и надежность сборки конструктивных элементов.
• Простота подключения датчиков и прочих устройств.
