STEM модуль "Умный дом" PASCO

Типичные области применения:

• Ночник
• Игра со счётчиком
• Автоматический открыватель двери
• Вентилятор с термостатом
• Световая лебёдка
• Пусковая установка с резиновой лентой дистанционного управления

В предлагаемых проектах используются элементы процесса инженерного проектирования:

• Определение проблемы
• Поиск решения
• Создание прототипа
• Тестовое решение
• Итерационный дизайн и улучшение

Проект «Ночник»

Цель: построить ночник, который автоматически включается, когда в комнате становится темно, и выключается, когда комната освещается.

Проект «Ночник» выполнен с использованием устройства управления //control.Node и беспроводного модуля программирования //code.Node

Игра со счётчиком

Цель: создать измеритель, который использует шаговый двигатель для вращения индикатора пропорционально показаниям датчика. Разработайте игру, в которой счётчик определяет результат.

Шаговый двигатель вращает индикатор счётчика, чтобы он соответствовал углу наклона //code.Node.

Проект автоматического открывания дверей

Цель: построить дом с дверью. Нажмите кнопку №1 на //code.Node, и сервопривод откроет дверь. Снова нажмите кнопку №1, и сервопривод закроет дверь.

Фасад дома сделан из пенопласта, а к двери прикреплён сервомеханизм, позволяющий открывать и закрывать её.

Проект «Вентилятор с термостатом»

Цель: Когда температура поднимется выше заданного значения, включить вентилятор, который охлаждает воздух, обдувая влажную ткань. Когда температура опустится ниже заданного значения, выключите вентилятор.

Когда температура в помещении, измеренная //code.Node, поднимается выше заданного значения, //control.Node включает охлаждающий вентилятор.

Проект «Световая лебёдка»

Цель: поставить белую чашку перед //code.Node с включенным светом. Отраженный свет заставляет лебедку опускаться, и постоянный магнит прилипает к объекту, поднимая его. Остановите лебедку, когда чашка будет поднята над //code.Node.

Свет, отражённый от чашки, заставляет лебёдку опускаться. Лебёдка поднимает чашку.

Проект автоматической пусковой установки с резиновой лентой

Часть 1: запрограммируйте сервопривод так, чтобы он удерживал своё положение, когда резинка натянута. Нажмите кнопку на //code.Node, чтобы выстрелить резинку.

Часть 2: Расширьте часть 1: запустите резинку хлопком в ладоши возле датчика звука модуля программирования //code.Node. Используйте //code.Node в качестве цели, чтобы, когда резинка опрокинула его: встроенный в модуль акселерометр обнаружит движение, и даст команду //code.Node издавать звук и мигать светодиодами.

Стреляйте резинкой по хлопку в ладоши.

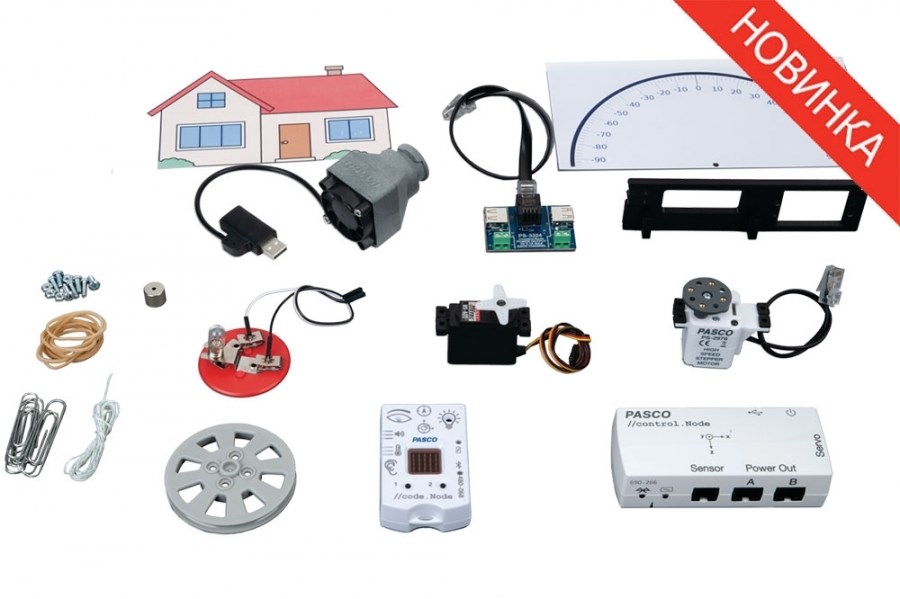

Комплектация:

• Беспроводное устройство управления //Control.Node PASCO
• Беспроводной цифровой модуль для программирования //code.Node PASCO
• Сервомотор
• Высокоскоростной мотор постоянного тока PASCO
• USB - вентилятор PASCO
• Лампочка на подставке
• Модуль выходной мощности PASCO
• Кронштейн для двигателя и подставка
• Магнит
• Шкив
• Провода (2 шт.)
• Резинка (10 шт.)
• Скрепка для серво-толкателей (10 шт.)
• Аксессуары для монтажа двигателей
• Макет домика и шаблон измерительной шкалы

Сбор, отображение, анализ данных и программирование:

Для работы на компьютере необходимо:

• Программное обеспечение SPARKvue для 1 ПК или на образовательное учреждение
• или программное обеспечение Capstone: лицензия на 1 ПК или на образовательное учреждение.

Для работы на мобильных устройствах необходимо:

• Программное обеспечение SPARKvue (бесплатная версия для iOS/Android)

Готовое решение - регистратор данных PASCO с предустановленным программным обеспечением SPARKvue:

• Регистратор данных SPARK LXi v2 PASCO
