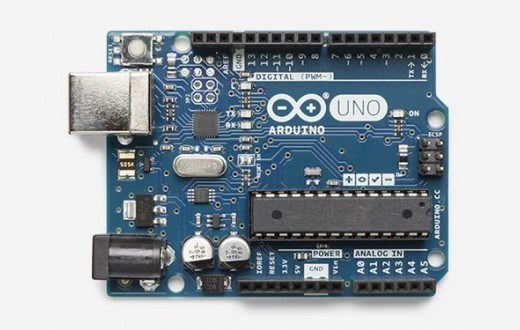

Программируемый контроллер Arduino Uno R3

Общие сведения:

Arduino Uno R3 построена на базе микроконтроллера ATmega328. Серия плат Arduino Uno R3 отличается от предыдущих версий использованием чипа Atmega16U2 вместо конвертера USB-TTL от FTDI. Это дает возможность замены микропрограммы практически на лету и превращает Arduino в любое другое USB-устройство: клавиатуру, мышь, джойстик или даже внешний диск. На плате интегрирован разъем ICSP, для подключения внешних программаторов.

Для подключения датчиков и модулей к Arduino Uno R3 удобно использовать Trema shield.

Питание:

Arduino Uno R3 может быть запитан от USB, через кабель USB, либо от внешнего источника питания: AC/DC адаптера на 9В, AC/DC адаптера на 12В, штекер которого (Ø 2,1 мм, центральный вывод - положительный) необходимо подключить к силовому разъему питания. Если внешним источником питания служит аккумуляторная батарея, то её нужно подключить к выводам Vin и GND. Тип источника питания выбирается автоматически.

Программное обеспечение:

Скачать (загрузить) программу Arduino IDE для создания, редактирования и загрузки скетчей в Arduino или Genuino, Вы можете с официального сайта.

С подробной инструкцией по загрузке, установке и настройке программы Arduino IDE можно ознакомиться в разделе Wiki - Установка/настройка программной оболочки Arduino IDE для Windows.

Комплектация:

• Плата Arduino Uno x 1шт.

Спецификация:

• Микроконтроллер: ATmega328
• Разрядность: 8 бит
• Напряжение питания: 5 В
• Входное напряжение (рекомендуемое): 7-12 В
• Входное напряжение (предельное): 6-20 В
• Цифровые выводы I/0: 14 линий (6 из них - ШИМ)
• Аналоговые входы: 6 (АЦП)
• Максимальный ток на выводе I/0: 20 мА (для каждого вывода)
• Максимальный ток на выводе 3,3V: 50 мА
• Flash-память: 32 Кб (из них 0.5 Кб используются под загрузчик)
• SRAM-память: 2 Кб
• EEPROM-память: 1 Кб
• Тактовая частота: 16 МГц
• Длина: 68,6 мм
• Ширина: 53,4 мм
• Вес: 25 г.

Схему можно посмотреть тут.
