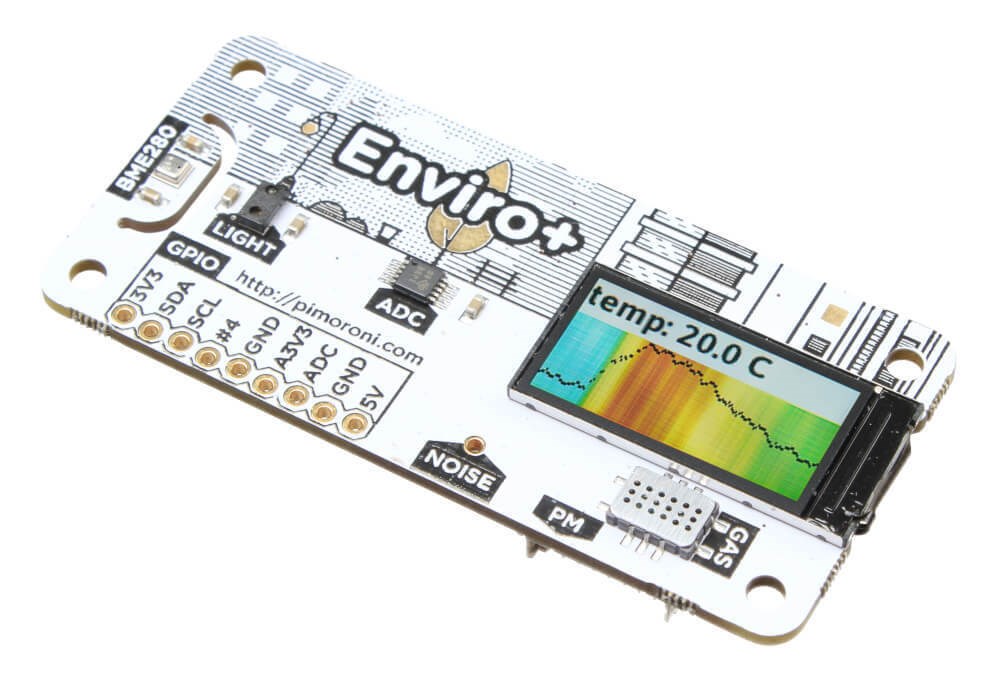

Плата мониторинга окружающей среды Pimoroni Enviro+ HAT

Начинка

Компактный модуль Enviro + Air Quality буквально напичкан датчиками – он заменит вам не только метеостанцию!

• Метеодатчик BME280 измеряет температуру и влажность воздуха, а также атмосферное давление. Климатический сенсор специально расположили поближе к краю платы, чтобы минимизировать нагрев от Raspberry Pi и соседних элементов.
• Датчик освещённости и приближения LTR-559 измеряет световой поток в люксах и фиксирует приближение объектов. Его можно задействовать как бесконтактную кнопку для переключения данных на экране.
• МЭМС-микрофон SPH0645LM4H-B выступает в роли датчика уровня шума.
• Датчик газа MiCS-6814 помогает оценить качество воздуха, анализируя общее количество посторонних примесей. Сенсор состоит из трёх чувствительных элементов, которые реагируют на различные группы летучих веществ:
  • Угарный газ (CO) и восстановительные газы.
  • Диоксид азота (NO2) и прочие окислители.
  • Аммиак (NH3).

На практике датчик также чувствителен к неорганическим газам (например, водороду), летучей органике (этанолу) и углеводородам наподобие метана и пропана.

Для наглядной индикации показаний в реальном времени на борту Enviro+ установлен миниатюрный цветной экран IPS с диагональю 0,96” и разрешением 160×80.

Подключение

Плата мониторинга окружающей среды Pimoroni Enviro+ устанавливается на Raspberry Pi через 40-штырьковую вилку GPIO как стандартный шилд формата mini HAT.

Через дополнительный разъём на плате можно подключить опциональный датчик загрязнённости воздуха PMS5003, который измеряет концентрацию твёрдых частиц в миллионных долях (ppm).

Программирование

Для программной работы с платой Enviro+ используйте библиотеку на Python, которая разом установит все программные модули под каждый датчик и настроит интерфейсы компьютера Raspberry Pi.

В итоге вы сможете снимать показания с каждого сенсора по отдельности или же работать со всеми датчиками разом и отображать данные на встроенном цветном дисплее.

Комплектация

• 1× Плата-модуль

Характеристики

• Модель: Pimoroni Enviro + Air Quality HAT PIM458
• Совместимость: платы Raspberry Pi
• Разъём модуля: штырьковые соединители GPIO
• Встроенные сенсоры:
  • Датчик климата BME280
  • Датчик освещённости и приближения LTR-559
  • Датчик газа MiCS-6814
  • Датчик шума (МЭМС-микрофон)
• Индикация: цветной LCD-дисплей
• Размеры: 65×30×8,5 мм

Датчик климата Bosch Sensortec BME280

• Диапазон измерения температуры: −40…+85 °С
• Диапазон измерения влажности: 0–100% Rh
• Диапазон измерения давления: 300–1100 гПа

Оптический датчик Lite-On LTR-559

• Диапазон измерения освещённости: 0,01–64000 лк
• Дискретизация освещённости: 16 бит
• Диапазон измерения расстояния: 0–2047 точек
• Дискретизация расстояния: 11 бит

Датчик газа SGX Sensortech MiCS-6814

• Пределы измерения концентрации:
  • Моноксид углерода CO: 1–1000 ppm
  • Двуокись азота NO2: 0,05–10 ppm
  • Этанол C2H5OH: 10–500 ppm
  • Водород H2: 1–1000 ppm
  • Аммиак NH3: 1–500 ppm
  • Метан CH4: от 1000 ppm
  • Пропан C3H8: от 1000 ppm
  • Изобутан C4H10: от 1000 ppm

Микрофон Knowles SPH0645LM4H-B

• Чувствительность: −26 дБ
• Отношение сигнал/шум: 65 дБ
• Тип: всенаправленный

LCD-дисплей

• Диагональ экрана: 0,96 дюйма
• Разрешение экрана: 160×80
• Тип ЖК-матрицы: TFT IPS
