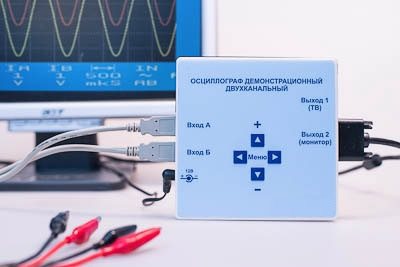

Осциллограф цифровой двухканальный Строникум
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.
Осциллограф предназначен для наблюдения формы и частоты периодических электрических сигналов при проведении различных демонстрационных опытов по курсу электродинамики средней школы (в качестве монитора используется телевизор с низкочастотным видеовходом или монитор со входом VGA).
Осциллограф представляет собой аналого-цифровой преобразователь в виде приставки к телевизору или монитору, на входы которого через масштабирующие каскады поступают исследуемые сигналы, где преобразуются в поток цифровых кодов. Значения кодов пропорциональны мгновенному значению уровня сигнала. Поток цифровых кодов загружается в память цифрового сигнального процессора, в котором под управлением программы формируется полный видеосигнал, выдаваемый на видеовход телевизора или монитора. Видеосигнал состоит из изображения осциллограммы, масштабной сетки и меню режимов управления осциллографом. Цена деления масштабной сетки по вертикали зависит от коэффициентов передачи масштабирующих каскадов. Цена деления по горизонтали определяется частотой запуска аналого-цифрового преобразователя. Управление смещением лучей по вертикали осуществляется потенциометрами, изменяющими уровень постоянной составляющей на входах осциллографа.
Технические характеристики:
- Питание 12В через адаптер (от сети 220 В, 50 Гц)
- Потребляемая мощность, Вт, не более 5
- Масштабная сетка на экране 8х8 делений
- Число входных каналов: 2
- Диапазон частот входных сигналов:
- на каждом канале, кГц 0…100
- при включенной постоянной составляющей 10 Гц…500 кГц
- Диапазон уровней входных сигналов 20 мВ/дел…1 В/дел (20, 50, 100, 200, 500 мВ и 1 В)
- Диапазон горизонтальной развертки 10 мкс/дел…50 мс/дел (10, 20, 50, 100, 200, 500 мкс и 1, 2, 5, 10, 20, 50 мс)
- Входной импеданс 1 мОм, 25 пФ
- Режимы работы: одноканальные (А или Б) в режиме непрерывной развертки, двухканальные (А и Б одновременно) в режиме непрерывной развертки, (XY) в режиме развертки от внешнего источника (при отключенном генераторе развертки)
- Режим синхронизации: внутренний от сигнала
- Регулировка смещения осциллограмм по вертикали: раздельно по каждому каналу
- Цифровое экранное меню установки масштаба входных уровней, развертки и режимов работы.
- Габаритные размеры в упаковке, см: 34x13,5x7. Вес, кг, не более 0,6.
Комплектность:
- Осциллограф – 1 шт.
- Адаптер – 1 шт.
- Кабель типа "тюльпан" для подключения к телевизору – 1 шт.
- Кабель VGA для подключения к монитору – 1 шт.
- Кабели для подключения исследуемого сигнала (1:1) – 2 шт.
- Кабели для подключения исследуемого сигнала (1:10) – 2 шт.
- Руководство по эксплуатации – 1 шт.
-
