Обучающий комплекс «Изучение электрического оборудования, электрических, электронных, мультиплексных сетей легковых автомобилей» ✅

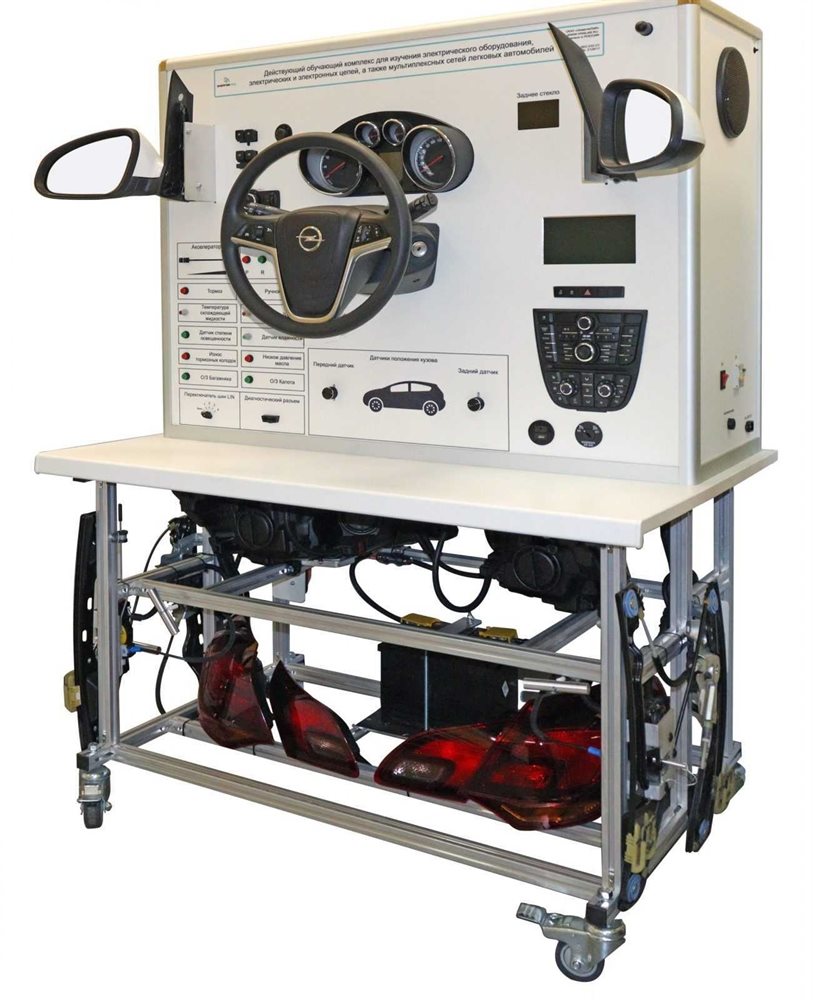

Обучающий комплекс, включает в свой состав реальные элементы электрического и электронного оборудования современного автомобиля, а также конструкторские разработки производителя учебного оборудования, выполненного в виде моделирующей панели и панели управления. Все элементы комплекса функционируют в тех же режимах, что и на реальном автомобиле.

Обучающий комплекс представляет собой каркасный корпус из алюминиевой рамы на колесах, имеет возможность подключения к сети CAN High Speed, CAN Low Speed и сети LIN, обеспечивает требования безопасности при работе с ним.

Включает в себя следующие реальные элементы автомобиля:

• приборная панель;
• центральный замок зажигания с ключом;
• кнопка аварийной сигнализации;
• бортовой электронный блок управления BSI;
• блок предохранителей PSF1;
• блок рулевого управления с датчиком положения руля;
• передние ксеноновые фары и задние оптические блоки;
• передние и задние датчики положения кузова для коррекции положения фар;
• блок системы адаптивного освещения поворотов (AFS);
• панель управления системой кондиционирования;
• мультифункциональный экран;
• пульт управления зеркалом заднего вида и поднятием / опусканием стёкол со стороны водителя и со стороны пассажира;
• два зеркала заднего вида с электрическим приводом;
• двигатели поднятия правого и левого передних стёкол;
• два замка передних дверей;
• европейский диагностический разъём;
• магнитола с двумя динамиками;
• аккумуляторная батарея 12 Вольт.

Моделирующая панель, позволяющая моделировать процессы управления автомобилем, включающая в себя:

Пульт управления с:

• управлением выбором передачи;
• управлением потенциометром акселератора с визуализацией скорости движения автомобиля;
• управлением температурой охлаждающей жидкости, уровнем топлива и давлением масла;
• управлением стоп-сигнала, ручным тормозом, а также визуализацией процесса оттаивания заднего стекла;
• управлением датчиками степени освещённости и влажности;
• управление степенью изношенности тормозных колодок;
• отключением подушки безопасности.

Панель моделирования неисправностей электрического оборудования и систем передачи данных, с блоком предохранителей.

Стенд оборудован автоматическим зарядным устройством от сети 220 вольт с возможностью полного его обесточивания.

Приложения к системе:

• электронный блок для визуализации, анализа и передачи информации по информационным сетям автомобиля с программным обеспечением.

Все элементы и блоки управления работают в тех же режимах, что и на реальном автомобиле.

Обучающий комплекс поставляется с программным обеспечением и блоком для визуализации, анализа и передачи полей данных по сетям системы. Данные получаемые блоком отображаются в шестнадцатеричной форме, с визуализацией каждого полубайта поля данных, имеет возможность назначения предписания полям управления с помощью персонального компьютера. Блок имеет кабель для подключения к персональному компьютеру.

Методическое обеспечение процесса обучения, разработанное производителем оборудования (1 комплект), состоит из:

• инструкции по эксплуатации на русском языке;
• учебно-педагогических материалов для преподавателей (содержат примеры практических работ, с порядком их выполнения);
• учебных материалов для обучающихся - лабораторный практикум для выполнения практических работ.
• паспорт

Комплект поставки

1. Действующий обучающий комплекс в сборе (аккумуляторная батарея может быть укомплектована отдельно)
2. Паспорт
3. Инструкция по эксплуатации
4. Лабораторный практикум для выполнения практических работ
5. Материалы для преподавателей
6. Мультимедийная методика (видео)
7. Гарантийный талон
