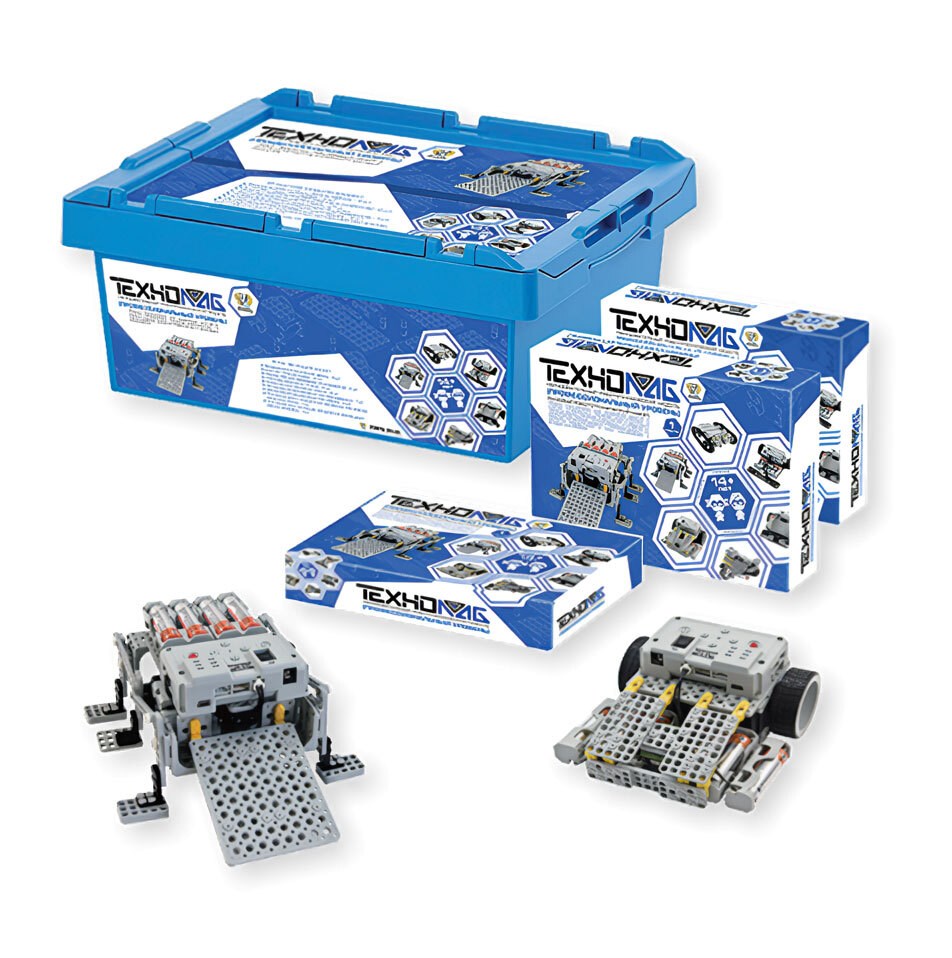

Образовательный робототехнический модуль Технолаб "Профессиональный уровень" ТР-0541

Обеспечивает решение образовательных задач участников образовательного процесса с использованием информационно-коммуникационных технологий.

Модуль направлен на формирование умения осознанного обобщения и установления классификаций объектов и их критериев и назначения, умение организовать деятельность индивидуальную и в группе, а так же самостоятельно планировать пути достижения целей и выбирать эффективные способы решения конструкторских и научно исследовательских задач в едином целом.

Модуль способствует развитию системы универсальных учебных действий в составе личностных, регулятивных, познавательных и коммуникативных действий и практико-ориентированной деятельности обучающихся, в т. ч. с использованием информационно-коммуникационных технологий, а так же построению индивидуальной траектории в профессиональных предпочтениях и формирование представлений о современном уровне развития науки и практического применения научного знания.

Модуль предназначен для проведения занятий в классах углубленного изучения робототехники, а так же в рамках изучения информатики и досугового образования. Модуль программно, аппаратно и конструктивно совместим с модулями «Начальный уровень» и «Базовый уровень».

Состав модуля

• Базовый робототехнический набор – 4 шт.
  Наборы для группового и индивидуального применения.
• Методические рекомендации для преподавателя – 1 шт.
  Содержат теоретические аспекты по основам робототехники; рекомендации по сборке моделей.
• Методические рекомендации для ученика – 4 шт.
  Содержат руководства по сборке 10 различных моделей.
• Оптический диск с лицензионным ПО – 1 шт.
  Для программирования управляющего контроллера.
• Оптический диск с инструкциями и рабочими материалами – 1 шт.
• Комплект из двух модулей Bluetooth для беспроводной передачи данных – 1 шт.
• Комплект тз трёх модулей ZigBee для беспроводной передачи данных – 2 шт.
• Модуль USB для преобразования интерфейсов – 2 шт.
  Для интерфейсов TTL, RS-232 и RS-485 в последовательный интерфейс.

Все содержимое образовательного робототехнического модуля помещено в пластиковый бокс с крышкой, для обеспечения сохранности при перевозке и хранении оборудования.

Набор содержит следующие основные элементы:

• Сервопривод на базе двигателя постоянного тока и понижающего редуктора – 2 шт. Привод представляет собой электромеханическую сборку двигателя постоянного тока, а так же редуктора. Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
• ИК-датчик – 3 шт. ИК-сенсор с аналоговым выходом для выдачи результатов измерений.
• Массив ИК-сенсоров - 1 шт. Устройство представляет единый модуль с общим кол-во ИК сенсоров 7 шт. В состав устройства входит динамик, воспроизводящий звуки различной нотной тональности. Устройство обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
• Интерфейсный кабель USB – 1 шт., для программирования управляющего контроллера.
• Комплект шлейфов – 1 шт., для соединения элементов базового робототехнического набора.
• Отсек для установки источника питания типа АА – 6 шт.
• Управляющий контроллер – 1 шт. Управляющий контроллер представляет собой блок управления конструктивно и электрически совместимый со всеми элементами базового набора. Напряжение питания контроллера находится в диапазоне 6-15В. На корпусе контроллера установлены 6 кнопок, 6 индикационных светодиодов, а так же переключатель питания управляющего контроллера. Внутри корпуса контроллера расположен микрофон для детектирования внешних звуков, а так же датчик уровня бортового питания. Контроллер содержит: 6 портов для подключения внешних цифровых и аналоговых устройств, 5 портов для подключения устройств по шине TTL.

Все элементы каждого базового робототехнического набора, входящего в комплект поставки конструктивно и электрически совместимы друг с другом.

Дополнительно в состав набора входит ряд пластиковых деталей и крепежных элементов:

• 81 деталь, представляющая собой перфорированные пластины из прочного пластика;
• 30 элементов различных подвижных передач и шарниров;
• 53 детали, представляющих собой конструктивные элементы и переходные фланцы между раз-личными компонентами набора;
• 102 детали, представляющие собой компоненты для сборки гусеничных траков;
• пассивная опора – 1 шт;
• 10 зубчатых колес;
• 2 резиновых колеса с дисками из прочного пластика;
• 14 шкивов и 6 фланцев;
• Крепежные элементы:
  • комплект винтов различной длины – 135 шт;
  • комплект специализированных крепежных элементов – 230 шт, представляющих собой пластиковые втулки и заклепки.

Крепежные элементы позволяют реализовывать как фиксированные соединения деталей и фланцев, так и подвижные вращающиеся соединения.

Преимущества модуля

• Возможность проведения лабораторных работ по разработке не менее 10 робототехнических систем.
• Наличие учебных материалов по программированию роботов в базовой среде программирования.
• Возможность проектирования систем управления на базе сетей из устройств управления, приводов и т.д.
• Расширяемость базового робототехнического набора.
• Возможность дистанционного управления роботами с помощью радиоканала на базе ZigBee, с помощью программной среды LabView.
• Возможность применения роботов в робототехнических соревнованиях.
