Образовательный набор для изучения управляющей электроники учебных промышленных роботов ОЭЛ-1018

Образовательный набор для изучения управляющей электроники учебных промышленных роботов предназначен для того, чтобы узнать о принципах работы электронных устройств, которыми мы пользуемся ежедневно: бытовых приборов, компьютеров, мобильных телефонов, телевизоров и т.д.

Данный набор содержит учебный курс, который помогает последовательно познакомиться с базовыми электронными компонентами, являющимися основой даже самых сложных потребительских электронных устройств. После электронных компонентов выполняется переход к изучению микросхем, а конечной целью курса является овладение навыками по самостоятельному созданию печатных плат и программируемых контроллеров. При этом получение знаний учащимися выполняется через решение множества увлекательных практических задач, посредством обширной экспериментальной и исследовательской деятельности, что представляет особый интерес для учащихся.

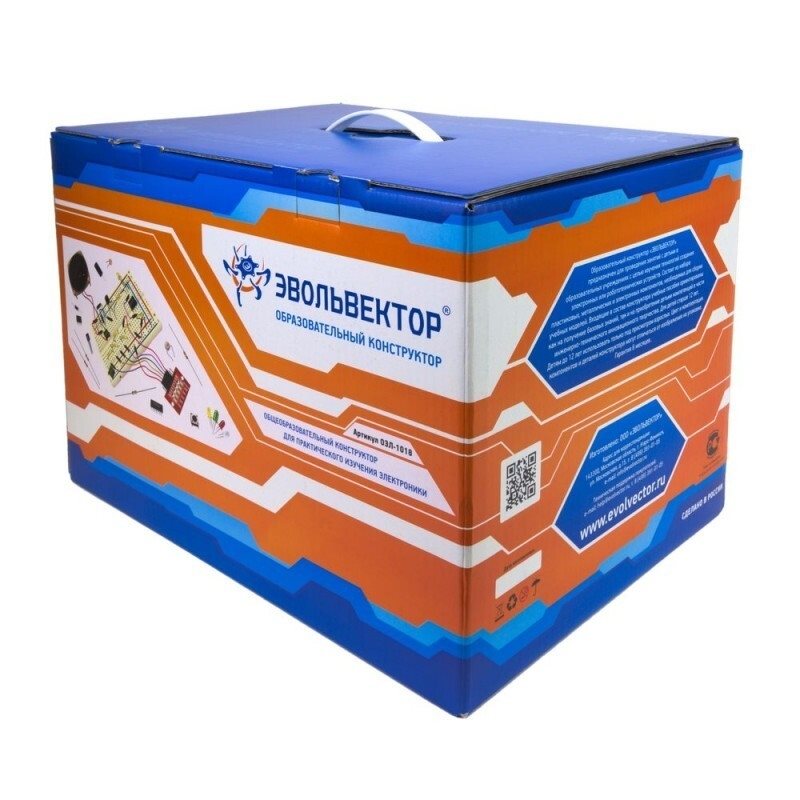

В комплект образовательного набора входят все необходимые для экспериментов компоненты, детали, инструменты и расходные материалы. Разделы с описанием реализуемых мини-проектов, принципами действия электронных компонентов, микросхем и иллюстрациями с принципиальными схемами собираемых устройств представлены в учебно-методических материалах. Набор поставляется в прочном пластиковом боксе, что делает удобным его многократное использование. Учебный курс рассчитан для занятий с одним или двумя учениками от 12 лет и старше.

Учебный курс образовательного набора позволяет изучить такие темы, как:

• закон Ома, принципы сборки электронных цепей и использования в них светодиода, тактовой кнопки, резистора, резистора с переменным сопротивлением;
• принципы работы с измерительным инструментом (методика измерения напряжения и тока в цепях, а также измерения сопротивления участков цепей);
• принципы работы транзистора и способов его использования в электронных цепях;
• методики расчета последовательного и параллельного соединения проводников, особенности делителя напряжения;
• особенности использования фоторезистора и терморезистора в качестве датчиков света и температуры соответственно;
• методика самостоятельного получения вольт-амперной характеристики электронных компонентов, в том числе светодиода;
• принцип действия конденсатора, определение ёмкости цепи, состоящей из нескольких конденсаторов;
• принцип работы схемы из транзисторов с отрицательным дифференциальным сопротивлением, применяемой для создания простейшего генератора частоты;
• принципы создания колебательных контуров на основе транзисторной схемы, изучение особенностей RC-цепи;
• принципы работы с микросхемой счетчика импульсов;
• особенности применения микросхемы с триггером Шмитта для стабилизации и восстановления цифровых сигналов;
• принципы управления 7-сегментным цифровым индикатором как напрямую, так и с помощью специальной микросхемы-драйвера;
• принципы использования микросхем с логическими элементами «И», «НЕ», «ИЛИ», «И-НЕ» для обработки цифровых сигналов и построения электронных систем управления;
• особенности использования микросхемы D-триггера как элемента памяти;
• принципы работы и способы применения цифрового временного таймера;
• особенности управления коллекторными электродвигателями как с помощью H-моста, так и с помощью специально предназначенной для этого микросхемы-драйвера;
• принципы генерации звуковых сигналов;
• основы выполнения паечных работ;
• принципы создания устройств автоматики на основе программируемого контроллера, светодиодов и базовых датчиков (освещенности, температуры, датчика расстояния и т.д.);
• принцип управления серводвигателями с помощью контроллера для целей автоматики;
• основы применения индикаторов и символьных жидкокристаллических экранов совместно с контроллером;
• принцип использования бузера для звуковой индикации в схемах, основанных на программируемом контроллере;
• различные приемы программирования контроллера: функции, многофункциональность кнопок, массивы переменных, библиотеки;
• примеры реализации мини-проектов для решения различных практических задач по созданию электронных устройств на основе программируемого контроллера и комбинации различных периферийных электронных модулей и электронных компонентов.
