Модули связи LoRa 433 МГц (2 шт.)

Модули LoRa работают как прозрачный мост UART, поэтому вам достаточно лишь передавать данные через TTL Serial, и они поступят на приёмник в том же виде.

Каждый LoRa-модуль на чипе SX1278 способен выступать и приёмником, и передатчиком в прямом соединении «точка-точка». Также группу модулей можно объединить в «звезду»: центральный хаб и несколько узлов, которые обмениваются данными только с хабом.

Особенности

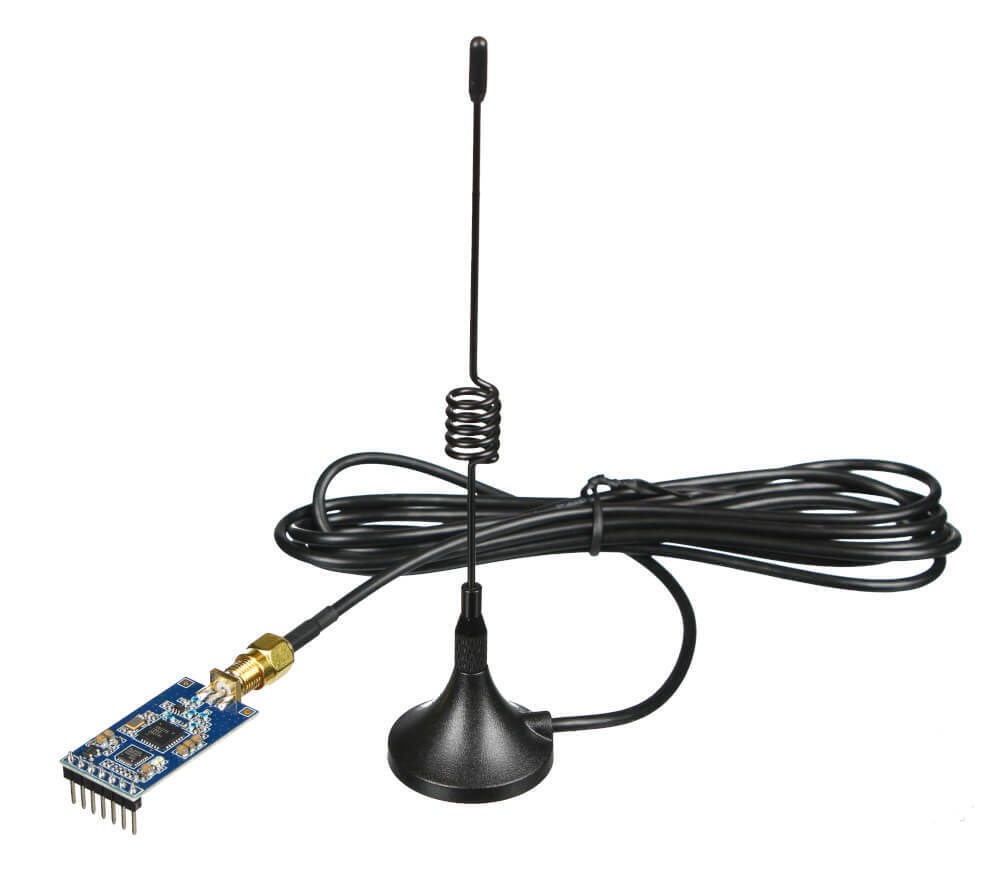

• Полный комплект из двух LoRa-модулей на Semtech SX1278 с выносными антеннами SMA на магнитном креплении.
• Частотный ISM-диапазон 433 МГц с дальностью связи до 5 км в реальных условиях.
• Технология модуляции LoRa: помехоустойчивая связь при низком энергопотреблении.
• Топология соединения: «точка-точка» или «звезда».
• Прозрачный мост UART для вашего контроллера.
• Подходит для проектов интернета вещей (IoT), сбора данных с датчиков, сигнализации, телеметрии и телеуправления.
• Возможность автономного питания от батареек или аккумулятора.

Принцип работы

Технология LoRa (Long Range) использует несколько каналов радиосвязи в диапазоне 433 МГц. Линейная частотная модуляция (ЛЧМ) подобрана таким образом, чтобы максимально повысить радиус действия и чувствительность приёмника LoRa при невысокой скорости передачи данных.

В результате мы получаем физический канал связи, который слабо подвержен интерференционным помехам и легко уживается с окружающим оборудованием в городских условиях со сложной спектральной обстановкой.

При этом трансиверы LoRa расходуют значительно меньше энергии, чем связь по Wi-Fi или GPRS, что позволяет запитать ваше устройство от батарейки на длительный срок.

Начинка

Модуль LoRa построен на трансивере Semtech SX1278, который отвечает за модуляцию/демодуляцию сигнала и содержит встроенный усилитель сигнала +20 дБм. Итоговая чувствительность приёмника достигает −138 дБм без нужды в дорогостоящей обвязке.

Каждый LoRa-модуль дополнен выносной SMA-антенной, рассчитанной на диапазон 433 МГц, благодаря чему дальность передачи сигнала достигает 5 км. А в условиях прямой видимости и низкой зашумлённости (например, за городом) радиус действия увеличивается до 10–15 км.

Подключение

Модуль LoRa общается с управляющей платой через интерфейс UART. Для подключения вам понадобятся макетные провода «мама-папа» или «мама-мама» в зависимости от типа разъёмов на контроллере. Штырьковые контакты модуля также совместимы с макетными платами.

Распиновка

Программирование

Модули LoRa выглядят для управляющей платы как прозрачный мост UART. Это значит, что для базовой работы с ними не понадобятся сторонние библиотеки или особые ухищрения: просто передавайте нужные данные по UART, а модули позаботятся обо всём остальном сами.

Если же вам понадобится детально настроить LoRa-модуль, подключите его к компьютеру с помощью преобразователя USB-UART и воспользуйтесь программой DRF Tool. В ней вы сможете поменять мощность передатчика, настроить параметры радиоканала и таймеры режима сна, назначить ID узлов для подключения звездой и т. д. Аналогичные настройки можно проделать вручную комаднами по UART, хотя это потребует некоторых усилий.

Комплектация

• 2× Плата-модуль
• 2× Антенна с магнитом

Характеристики

• Модель: DFRobot LoRa Radio Module-433 MHz (SKU TEL0116) / YL-800T-433MHz / DRF1278DM
• Приёмопередатчик: Semtech SX1278
• Частотный диапазон связи: 433 МГц
• Метод модуляции: LoRa (Long Range)
• Выходная мощность: ≤20 дБм
• Чувствительность приёмника: −138 дБм
• Разъём антенны: SMA (мама)
• Напряжение питания:
  • От батареи: 2,1–3,6 В
  • Стационарное: 4,5–5,5 В
• Потребляемый ток:
  • Режим передатчика: ≤120 мА
  • Режим приёмника: ≤15,2 мА
  • Режим сна: ≤3,9 мкА
• Интерфейс: TTL / Serial
• Скорость передачи данных: 1200–57600 бод (по умолчанию 9600 бод)
• Размеры модуля: 34,2×18,4×1,35 мм

Внешняя антенна

• Диапазон: 433 МГц
• Разъём: SMA (папа)
• Длина кабеля: 2 м
• Крепление: магнит
• Высота: 14 см
