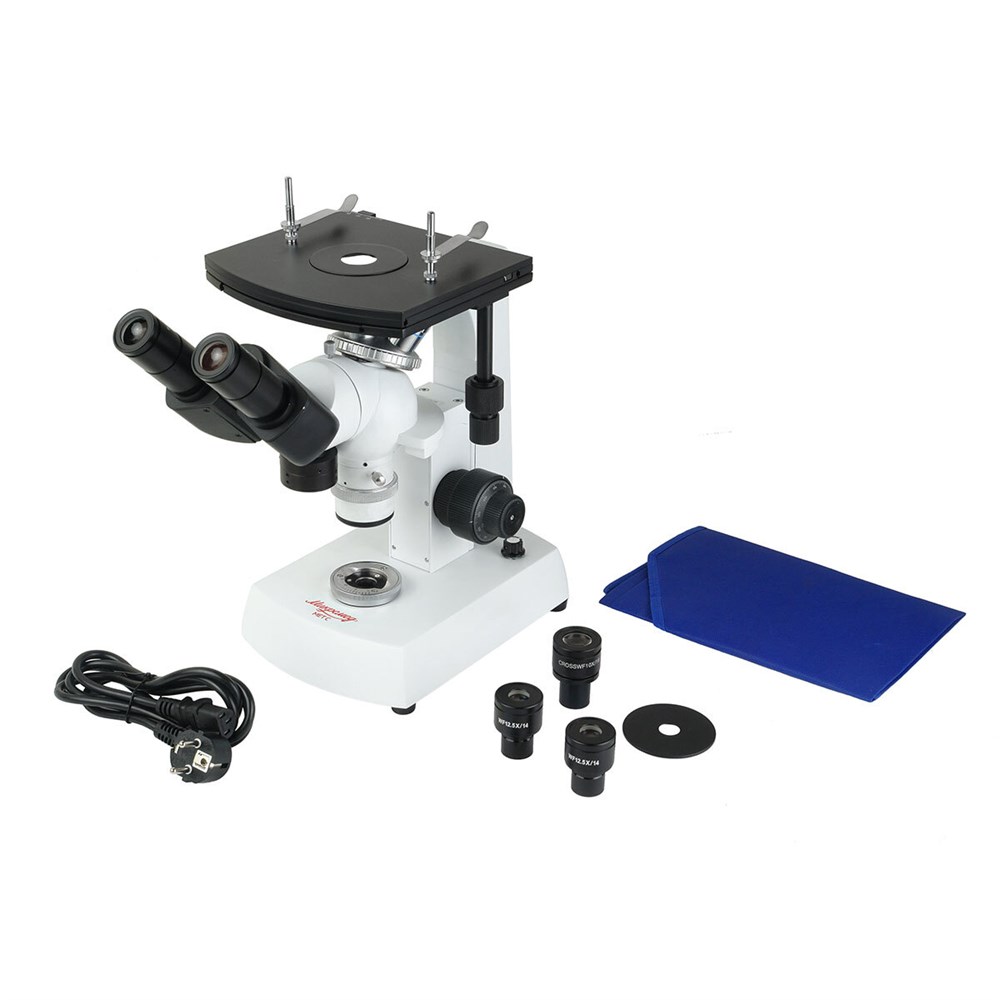

Микроскоп металлографический Микромед МЕТ С

Микроскоп Микромед МЕТ С предназначен для изучения микроструктур металлов и сплавов, геолого-рудных исследований и для контроля качества изделий на производстве. Микроскоп используется в лабораториях предприятий металлургической, микроэлектронной, машиностроительной промышленности, также микроскоп широко применяется в высших учебных заведениях. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Высокоинформативная оптика

Оптическая система микроскопа Микромед МЕТ С скорректирована на длину тубуса 160 мм. Включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, опак - иллюминатор для прямого освещения объекта наблюдения и светоделитель для распределения светового потока между окулярными тубусами и каналом визуализации.

В стандартный комплект поставки микроскопа входят четыре объектива с планахроматической коррекцией - 4х/0.1, 10х/0.25, 20х/0.40 и 40х/0.65. Объективы 20х/0.40 и 40х/0.65 имеют оправы с подпружиненным оптическим блоком, это препятствует повреждению оптики объектива и изучаемого образца. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям и имеющее одинаково высокую резкость по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы изготовлены в соответствии с требованиями парфокальности - при смене увеличений не теряется наводка на резкость.

Объективы микроскопа установлены на револьверном устройстве, что позволяет наблюдателю посредством простого поворота устройства с объективами быстро переходить к исследованиям с различными увеличениями.

Комфортное наблюдение

Микроскоп комплектуется широкопольными окулярами 10х/18, 12.5х/14 и окуляром 10х/18 с измерительной шкалой. Окуляры имеют вынесенный зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения наблюдателю в очках. Все оптические детали изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей, что обеспечивает наблюдение контрастного и яркого изображения большого размера.

Оптический и цифровой

Микроскоп позволяет устанавливать цифровую окулярную камеру - видеоокуляр для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации – третий тубус. Тубус комплектуется адаптером стандарта С-Mount для установки камер различных типов. Видеоокуляр в комплект поставки микроскопа не входит.

Профессиональное освещение

Микроскоп Микромед МЕТ С имеет систему прямого освещения предмета через объектив. Это позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета светом, падающим на предмет строго в вертикальном направлении. Это особенно важно для исследования полированных образцов в металлографии и петрографии. Осветитель отраженного света состоит из коллектора с регулируемой полевой диафрагмой и конденсора с регулируемой апертурной диафрагмой. Опак-иллюминатор направляет свет, отраженный от объекта, на окулярные тубусы, и одновременно направляет свет источника от конденсора через объектив микроскопа на объект исследования. В качестве источника света использован мощный 3-х ваттный светодиод с регулировкой яркости свечения. Блок питания светодиода встроен в основание микроскопа.

Прецизионная фокусировка

Инвертированная конструкция микроскопа Микромед МЕТ С предназначена для исследования габаритных объектов, поэтому его конструкция обеспечивает большой диапазон перемещения оптической головки. Фокусировка осуществляется перемещением по вертикали оптической головки с объективами и тубусами. Такая особенность связана с тем, что на предметном столике размещаются крупные и тяжелые образцы, поэтому столик должен быть зафиксирован. Для перемещения оптической головки используется двухступенчатый механизм – с его помощью осуществляется предварительная настройка, или грубая фокусировка, и окончательная настройка, или тонкая фокусировка. Этот механизм снабжен регулятором усилия и ограничителем величины хода механизма.

Точная и надежная механика

Микроскоп Микромед МЕТ С оборудован предметным столиком, позволяющим точно и плавно перемещать объект наблюдения в пределах 30 / 30 мм по координатам X / Y. В отличие от прямых микроскопов, столик микроскопа Микромед МЕТ С расположен над объективом и имеет увеличенные размеры - 180 х 165 мм. Такое устройство обусловлено большими размерами и весом исследуемых объектов - максимальная нагрузка на предметный столик может составлять 2 килограмма. По запросу микроскоп может быть укомплектован дополнительным препаратоводителем со шкалой и нониусом для особо точных подвижек образца по обоим координатам.

Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.

Особенности:

• Увеличение 40х - 500х.
• Объективы с планахроматической коррекцией обеспечивают высокое качество изображение по всему полю.
• Объективы парфокальны и при смене увеличения фокусировка не требуется.
• Револьверное устройство на подшипнике требует минимального усилия для смены увеличения.
• Третий тубус с адаптером С-Mount позволяет использовать цифровые камеры различных типов (видеоокуляры) для записи изображений параллельно с наблюдением через окуляры.
• Три типа окуляров в комплекте - 10х/18, 12.5х/14 и 10х/18 со шкалой.
• Прямая подсветка объекта. Свет высокой интенсивности падает на объект строго по нормали.
• Механизм грубой и тонкой фокусировки с регулятором усилия хода и ограничителем.
• Двухсторонние рукоятки фокусировки позволяют работать как левой, так и правой рукой.
• Диоптрийная коррекция +/-5 дптр.
• Регулировка межзрачкового расстояния окулярных тубусов.
