Лабораторный стенд «Рабочие процессы бензиновых двигателей внутреннего сгорания» ✅

Лабораторный стенд "Рабочие процессы бензиновых двигателей" предназначен для изучения устройства и принципа работы, методов испытания двигателей внутреннего сгорания и измерительной аппаратуры, методов оценки показателей экономичности, методов термометрирования, методов оценки параметров устройств газообмена, основных принципов и правил проведения технического обслуживания.

Оборудование применяется в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Двигатели автомобилей и тракторов", "Анализ конструкции и расчет ДВС".

Стенд выполнен согласно ТУ 32.99.53–001–09519063–2019 и имеет соответствующий сертификат производителя ГОСТ Р и сертификат качества ИСО 9001-2015 на данный вид продукции.

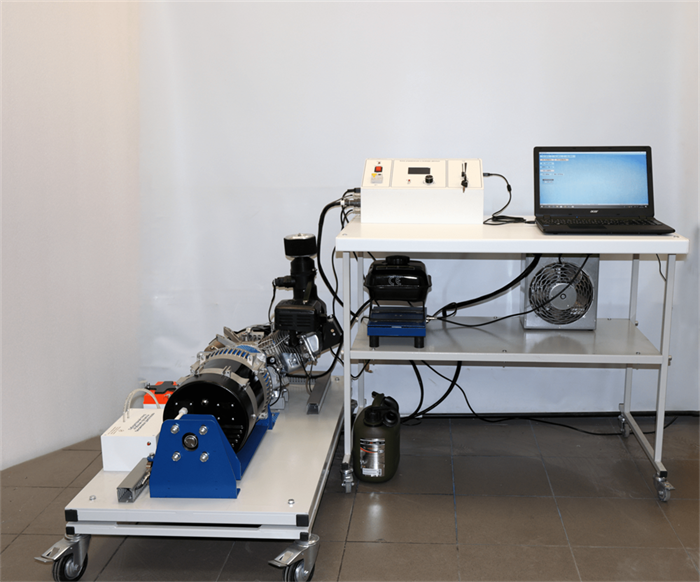

Лабораторный стенд представляет собой одноцилиндровую бензиновую установку, оснащенную генератором, и устройством управления, имеющим возможность передачи данных и управления с персонального компьютера. Двигатель оборудован датчиками, в том числе и датчиком крутящего момента.

Данные со всех датчиков обрабатываются микропроцессорной системой. Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.

Микропроцессорная система имеет возможность расширения по средствам подключения дополнительных модулей, связь с которыми осуществляется по интерфейсу RS485, количество одновременно подключаемых модулей ограничено только нагрузочными возможностями интерфейса.

В комплекте с лабораторным стендом поставляется специальное программное обеспечение, позволяющее осуществлять построение и анализ характеристик ДВС.

Комплект поставки

Комплект поставки:
Лабораторный стенд "Рабочие процессы бензиновых двигателей".
Лабораторный стол.
Ноутбук с предустановленной операционной системой Windows и с программным обеспечением.
Комплект кабелей связи и питания.
Инфракрасный пирометр.
Паспорт изделия.
Руководство по эксплуатации.
Методические рекомендации по проведению лабораторных работ.

Состав стенда:

1. Бензиновый одноцилиндровый двигатель с навесным оборудованием.
2. Топливный бак с весовым устройством.
3. Электрогенератор.
4. Блок нагрузки, предназначен для преобразования электрической энергии в тепловую.
5. Аккумуляторная батарея
6. Мобильная металлическая рама с виброплитой.
7. Датчик разряжения во впускном трубопроводе.
8. Датчик давления отработавших газов в выпускном трубопроводе.
9. Датчик температуры смазочного масла.
10. Датчик температуры отработавших газов.
11. Датчик температуры блока цилиндра.
12. Датчик массового расхода воздуха во впускной системе.
13. Датчик частоты вращения коленчатого вала.
14. Тензометрический комплекс для измерения крутящего момента вала двигателя.
15. Датчик температуры воздуха блока нагрузки.
