Лабораторный стенд «Датчики расхода» ✅

Лабораторный стенд «Датчики расхода» предназначен для проведения лабораторно - практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по изучению датчиков расхода, принципов их действия, способов измерения.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Описание лабораторного оборудования

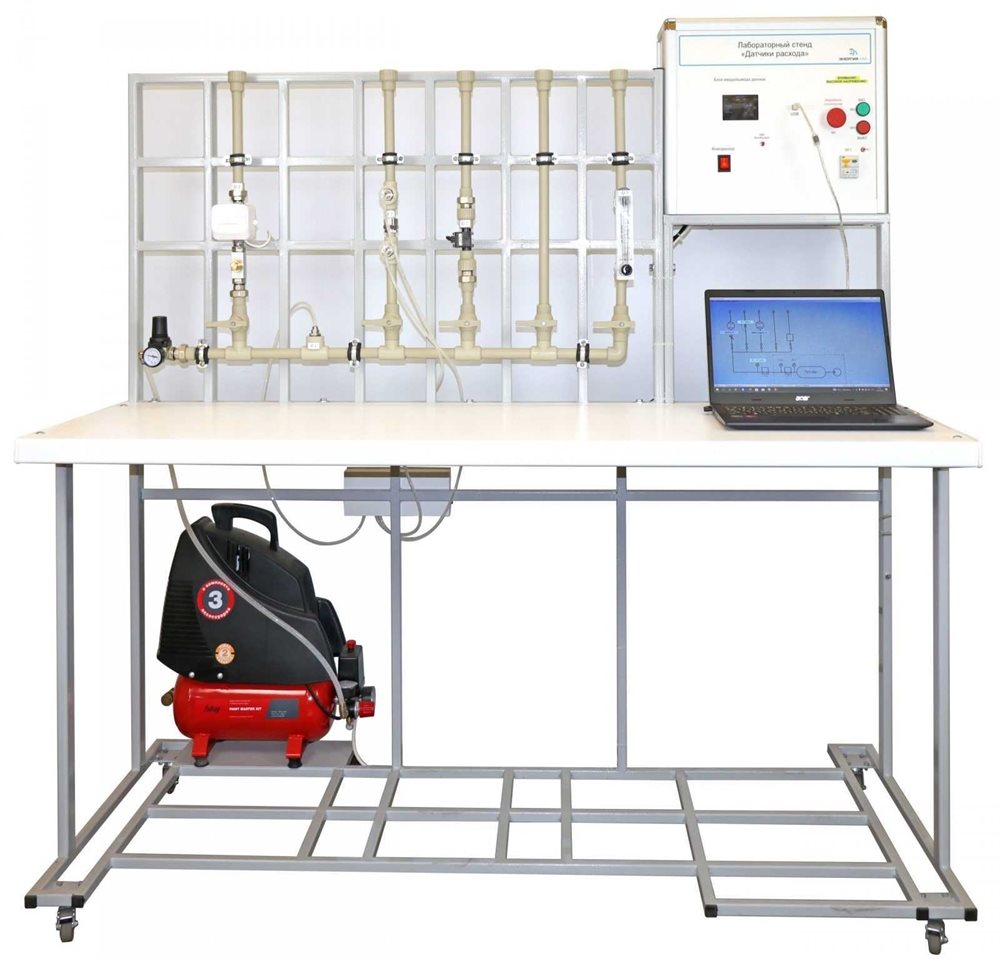

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами, для удобного перемещения и фиксации стенда. На рамном основании монтируется блок управления стендом и пневматическая система.

Пневматическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воздуха и системы измерения расхода различными приборами.

Система подачи воздуха состоит из компрессора, редукционных клапанов и манометров.

Система измерения расхода включает в себя:

• счетчик газа бытовой малогабаритный;
• твердотельный высокоточный датчик расхода газа;
• ротаметр для контроля расхода газа;
• мерные диафрагмы 4 шт.

Блок управления выполнен из металлического профиля с корпусом из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на болтах. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

1. Модуль электропитания:
   • автоматический выключатель - для подачи питания стенда;
   • индикатор - для индикации наличия напряжения;
   • кнопка «ВКЛ.» - для подачи питания на блок управления;
   • кнопка «ВЫКЛ.» - для отключения питания блока управления;
   • кнопка-грибок «Аварийное отключение» - для аварийного отключения электропитания.
2. Блок ввода/вывода данных:
   • ЖК-дисплей - для отображения информации о состоянии датчиков и органов управления;
   • кнопка «Компрессор» - для включения/отключения компрессора;
   • кнопка «Калибровка» - для калибровки показаний датчиков после включения;
   • разъем USB - для подключения персонального компьютера.

Измерительная система представляет собой распределенную микропроцессорную систему. Микропроцессорная система предназначена для управления модулями стенда, сбора и обработки данных.

Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.

Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

В основном окне программы появляется список доступных модулей управления и индикации, внешний вид и количество которых зависит от подключенного лабораторного оборудования, а также располагаются дополнительные кнопки помощи, теоретических сведений, запуск стороннего программного обеспечения. Программа имеет в своем арсенале средства для самодиагностики подключенных установок, выявления неисправных зон и датчиков.

Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств.

Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд.

Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводят в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивать возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимировать полученную графическую зависимость и др.

Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном и текстовом форматах.
