Комплект учебно-лабораторного оборудования "Электричество и магнетизм" Зарница ✅

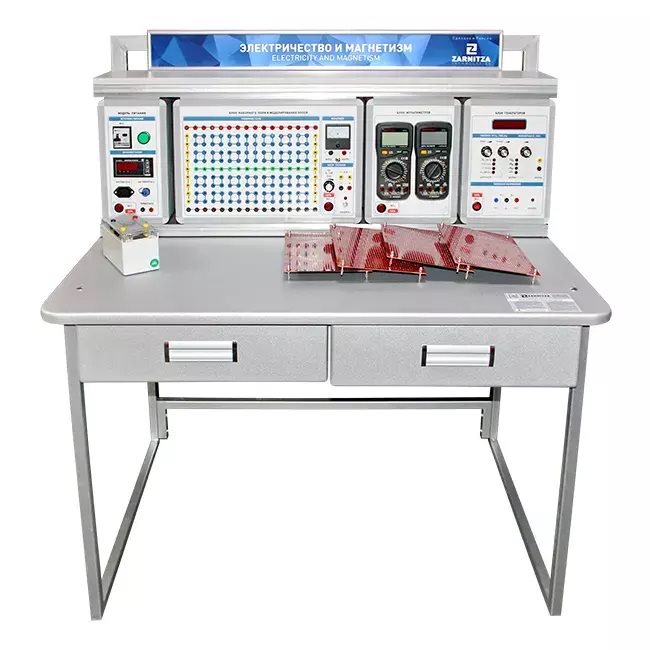

Лабораторный стенд комплекта выполнен по модульному принципу:

• Блок наборного поля и моделирования полей.
• Блок генераторов.
• Блок мультиметров.
• Блок питания стенда.

Комплектация

1. Лабораторный стенд "Электричество и магнетизм.
2. Стол с двухсекционным контейнером и рамой для навешивания модулей.
3. Комплект миниблоков:
   • Исследование температурной зависимости сопротивления проводника и полупроводника.
   • Ферромагнетик.
   • Катушка со съемным сердечником.
   • Соленоид (2 шт.).
   • Интегратор тока.
   • Сопротивление проводника.
   • Магнетрон.
   • Эффект Холла.
   • Точка Кюри.
   • Резистор 10 Ом (3 шт.).
   • Резистор 100 Ом (3 шт.).
   • Резистор 470 Ом (2 шт.).
   • Конденсатор 1,0 мкФ (3 шт.).
   • Конденсатор 0,1 мкФ.
   • Конденсатор Сх (3 шт.).
   • Индуктивность 16 мГн.
   • Индуктивность Lx.
   • Ключ.
   • Реостат.
   • Сегнетоэлектрик.
   • P-n-переход.
   • Перемычка.
   • Слабопроводящая пластина (2 шт.).
4. Вывеска с названием стенда.
5. Комплект соединительных проводов и силовых кабелей.
6. Двухканальный осциллограф.
7. Кабель сетевой 220 В.
8. Сетевой фильтр.
9. Паспорт изделия.
10. Руководство по эксплуатации.
11. Методические указания по выполнению лабораторных работ.

Технические характеристики

• Габариты: не менее 1100 х 750 х 1250 мм.
• Масса: не более 50 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 250 Вт.

Учебно-методическое пособие

1. Исследование электростатического поля методом моделирования полей.
2. Определение емкости конденсатора методом заряда-разряда и полного сопротивления.
3. Определение удельного сопротивления проводников разных металлов.
4. Изучение температурной зависимости сопротивления проводников и полупроводников.
5. Определение удельного заряда электрона методом магнетрона.
6. Изучение эффекта Холла в полупроводнике.
7. Изучение зависимости магнитной проницаемости ферромагнетика от напряженности магнитного поля.
8. Снятие основной кривой намагничивания ферромагнетика.
9. Определение свойств ферромагнетика с помощью петли гистерезиса.
10. Определение точки Кюри и магнитного момента молекулы ферромагнетика.
11. Изучение затухающих электрических колебаний в колебательном контуре.
12. Вынужденные электрические колебания в контуре, содержащем индуктивность и емкость.
13. Исследование явления резонанса в электрических цепях, содержащих R, L, C.
14. Определение постоянной времени цепи, содержащей сопротивление и емкость.
15. Изучение свойств сегнетоэлектрика ("Сегнетоэлектрик").
16. Изучение электронно-дырочного перехода в полупроводниках ("P-n-переход").
17. Взаимная индукция двух соленоидов ("Соленоиды").
18. Определение ширины запрещающей зоны в полупроводниках.
19. Определение коэффициента связи контуров.
