Комплект учебно-лабораторного оборудования «Автоматизированный тепловой пункт» ✅

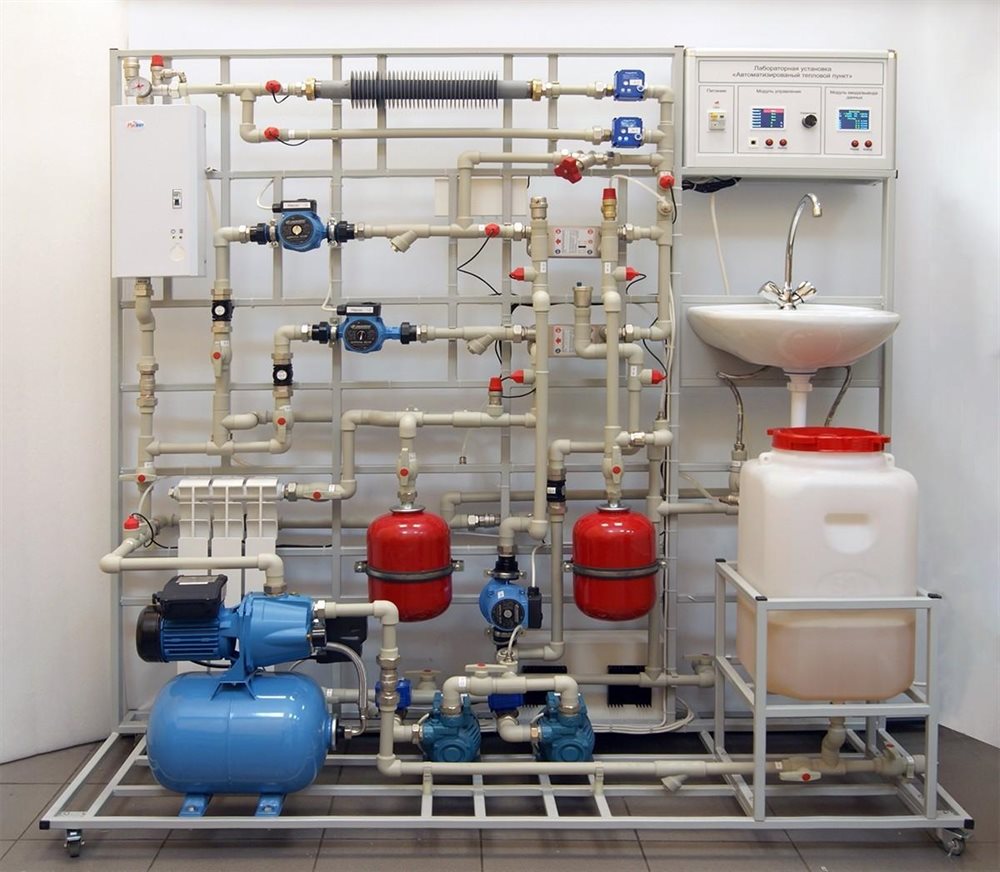

Типовой комплект учебно-лабораторного оборудования «Автоматизированный тепловой пункт», предназначен для проведения лабораторных работ в высших и средних учебных заведениях для студентов, обучающихся по направлению «Теплотехника».
Стенд позволяет на практике изучить устройство и принцип действия теплового пункта.

Экспериментально исследовать процессы системы отопления. Смоделировать работу теплового пункта в режиме аварийной ситуации. Изучить программу дистанционного управления тепловым пунктом.

Исполнение стендовое.

Возможности стенда:

1. контроль работоспособности насоса с возможностью перехода на резервный насос;
2. управление насосом в автоматическом и ручном режимах;
3. обеспечение циркуляции теплоносителя в системе отопления; контроль температуры теплоносителя подаваемого в систему отопления;
4. контроль давления в системе отопления и поддержание его в необходимых пределах; автоматический переход системы отопления в зимний/летний режим; измерение количества затраченной электроэнергии;
5. управления нагревом теплоносителя в ручном и автоматическом режимах; комплекс не требует подключения к теплосети, источнику холодного водоснабжения и канализации.

Лабораторные работы

1. Изучение устройства и принципа действия теплового пункта.
2. Моделирование перехода системы отопления в режим зима/лето. Определение потерь на теплотрассе.
3. Моделирование поломки насоса и переключение на резервный насос.
4. Моделирование режима авария на теплотрассе.
5. Моделирование режима авария у потребителя.
6. Моделирование режима аварии «засор в системе».
7. Исследования эффективности работы электрического теплового котла и системы теплоснабжения.

Комплект поставки

Состав стенда:
Электрический водонагреватель, шт: 1
Насосы, шт: 2
Датчик расхода жидкости, шт: 1
Датчик температуры, шт: 2
Датчик давления, шт: 4
Запорная арматура:
вентили, задвижки, соленоидные клапана
Технологический бак, шт: 1
Блок управления стендом, шт: 1

Материал: Выполнен из металлического профиля с лицевой панелью из композита, белого цвета, обеспечен устойчивостью к царапинам, сколам и другим повреждениям, возможное при длительной эксплуатации стенда.

Микропроцессорная система: Блок предназначен для беспроводной коммуникации стенда и ПК. Обеспечивает отображение на ПК, в виде временных зависимостей, параметров электрической сети (ток, напряжение, частота, мощность (активная, реактивная, полная), cos и показаний с различных датчиков. Сочетает в себе коммутатор питания, который позволяет управлять отдельными нагрузками.

Программный комплекс:
Возможности ПО:
• Поддержка операционной системы Windows, Linux
• Интерфейс программы на русском языке
• Графический пользовательский интерфейс с органами управления энергопотребителями
• Визуализацией управляемых электропотребителей с индикацией состояния их работы
• Отображение информации, в виде временных зависимостей, с датчиков: температуры и давления
• Отображение параметров электрической сети, в виде временных зависимостей: ток, напряжение, частота, мощность (активная, реактивная, полная), cos ф.

Материал рамного основания стенда: Выполнено из металлического профиля покрашенного порошковой краской.
Колесные опоры с тормозами, шт: 4

Комплект поставки:
Лабораторный стенд "Автоматизированный тепловой пункт", шт. 1
Ноутбук 1
Мышь компьютерная, шт. 1
Диск с учебным видеороликом, шт. 1
Диск с методическими материалами, шт. 1
Диск с ПО, шт. 1
Руководство по эксплуатации, шт. 1
Гарантийный талон, шт. 1
Паспорт, шт. 1
USB-кабель, шт. 1
