Комплект лабораторного оборудования «Изучение работы ЦАП и АЦП» ✅
| Написать в WhatsApp |
|
|
Работаем только по Чите и Забайкальскому краю, в другие города не отправляем.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

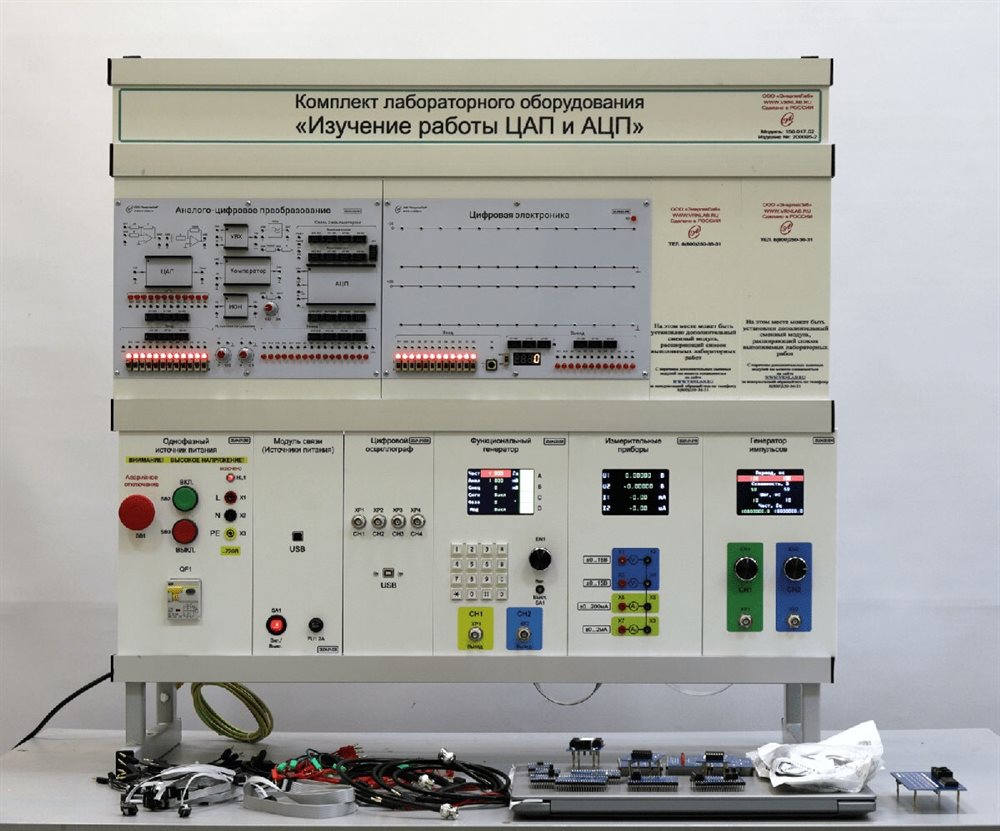

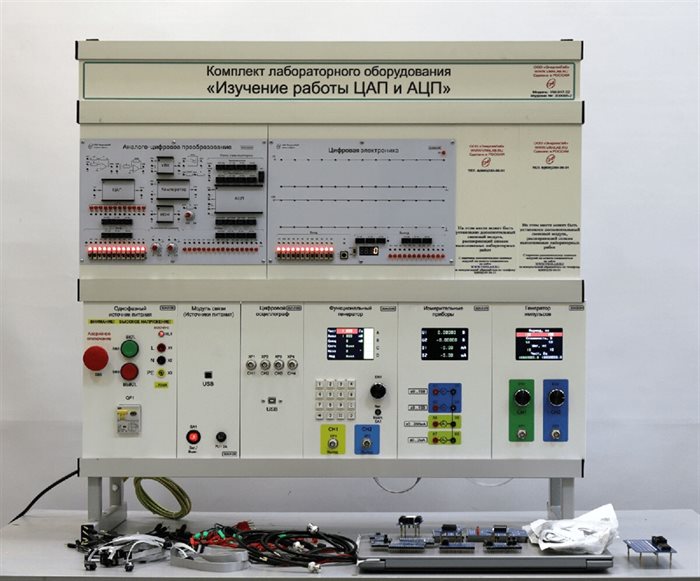

Комплект лабораторного оборудования «Изучение работы ЦАП и АЦП» (далее - Комплект) выполнен в стендовом исполнении: стойка с модулями устанавливается на столе Заказчика.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Помочь студентам в изучении методов и принципах работы большинства цифро-аналоговых (ЦАП) и аналого-цифровых (АЦП) устройствах.
Позволить студентам самостоятельно собрать из однотипных функциональных узлов цифровые схемы. Провести исследование статических и динамических параметров с возможностью визуализации сигналов в промежуточных точках изучаемой структуры.
Провести исследования наиболее распространенных ЦАП и АЦП в интегральном исполнении.
Получение измеряемых данных, как в ручном режиме, так и в автоматическом режиме, с использованием специализированного оборудования.
Облегчить создание отчета по проделанным исследованиям с помощью специализированного программного обеспечения и специализированного оборудования.
Лабораторные работы
- ЦАП:
- характеристика преобразования;
- напряжение смещения нуля;
- погрешность полной шкалы;
- относительная разрешающая способность;
- абсолютная разрешающая способность;
- дифференциальная погрешность;
- интегральная погрешность;
- скорость преобразования (время одного преобразования);
- АЦП:
- характеристика преобразования;
- максимальное напряжение преобразования;
- погрешность смещения нуля;
- погрешность полной шкалы;
- определение разрешающей способности;
- нелинейность;
- дифференциальная нелинейность;
- отсутствие пропущенных кодов;
- монотонность характеристики преобразования;
- время преобразования;
- ИОН:
- Коэффициент стабилизации по входному напряжению;
- Коэффициент стабилизации по току нагрузки;
- Долговременная нестабильность (временной дрейф);
- Ток потребления («ток холостого хода», «минимальный рабочий ток»);
- Собственное падение напряжения;
- Коэффициент подавления помех с шины питания (PSRR);
- Переходная характеристика;
- Нагрузочная переходная характеристика (время установления выходного напряжения);
- Выходной ток короткого замыкания.
- УВХ:
- Ошибка усиления;
- Ошибка хранения;
- Время захвата;
- Компаратор:
- статическая точность
- статическая чувствительность
- Время переключения компаратора tn
- Время задержки tз
- Время нарастания tн (и спада tс) до порога срабатывания логической схемы.
- Изучение цифрового частотомера.
- Изучение цифрового фазометра.
- Изучение измерителя временных интервалов
Комплект поставки
- Стойка для установки модулей
- Комплект модулей
- Модуль «Генератор импульсов» – 1 шт.
- Модуль «Цифровая электроника» – 1 шт.
- Модуль «Аналого-цифровое преобразование» – 1 шт.
- Модуль «Измерительные приборы» 30В – 1 шт
- Модуль «Функциональный генератор» – 1 шт
- Модуль «Однофазный источник питания» – 1 шт
- Модуль «Модуль связи (Источники питания)» – 1 шт
- Модуль «Цифровой осциллограф» – 1 шт
- Набор аксессуаров и документов – 1 шт.
- Комплект соединительных проводов и сетевых шнуров – 1 шт.
- Набор сменных функциональных блоков – 1 шт.
- Ноутбук – 1 шт.
- Паспорт – 1 шт.
- Комплект программного обеспечения – 1 шт.
- Комплект технической документации – 1 шт.
-
Вид оборудования/Тип товараУчебное оборудование
-
Предмет/Учебная дисциплинаРадиотехника
-
ПроизводительЭнергияЛаб
-
Стоимость доставкиСтоимость доставки не включена в стоимость товара, оплачивается отдельно.
-
Страна производстваРоссия
