Комплект лабораторного оборудования «Электротехника, основы электроники, электрические машины, электропривод» ✅

Комплект лабораторного оборудования «Электротехника, основы электроники, электрические машины, электропривод» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

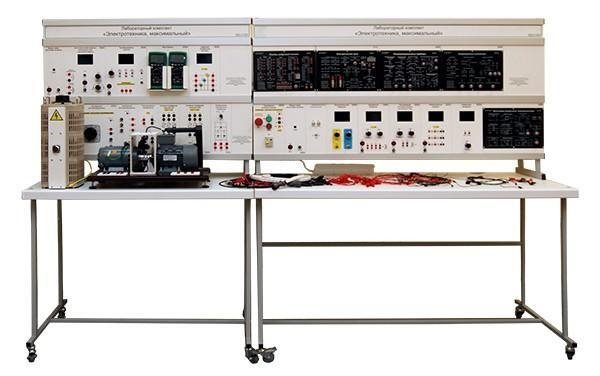

Комплект выполнен в стендовом исполнении: две стойки с установленными модулями установлены каждая на собственном лабораторном столе. Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

В наличии модуль управления с системой тестирования и программного обеспечения.

Преимущества

Конструкция тематических блоков обеспечивает возможность подключения внешних модулей и измерительных приборов.

Стойки для установки модулей закреплены болтовым соединением на лабораторных столах.

Лабораторные столы имеют колесные основания для удобного перемещения по аудитории. Колесные основания имеют систему фиксированного тормоза для фиксации положения и удержания стенда на месте.

Комплект поставки

1. Электромашинный агрегат
2. Ноутбук с установленным ПО
3. Лабораторный стол - 2 шт.
4. Стойка для установки модулей - 2 шт.
5. Автотрансформатор
6. Комплект соединительных проводов и сетевых шнуров
7. Паспорт
8. Мультимедийная методика
9. Программный комплекс ELAB
10. Программный комплекс SIMLAB
11. Программное обеспечение для работы с осциллографом
12. Техническое описание оборудования
13. Краткие теоретические сведения
14. Руководство по выполнению базовых экспериментов.
15. Комплект модулей:

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда.

Модуль «Модуль связи (Источники питания)» - 2 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей.

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.

Модуль «Трехфазный генератор» - 1 шт
Модуль «Трехфазный генератор» предназначен для генерации трехфазного выходного напряжения с амплитудой до 12В и частотой до 400Гц.

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В.

Модуль «Измерительные приборы» 30В - 1 шт
Модуль «Измерительные приборы» 30В - является тремя амперметрами и тремя вольтметрами, скомпонованными в пары (амперметр + вольтметр).

Модуль «Цифровой осциллограф» - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

Модуль «Измеритель импеданса» - 1 шт
Модуль "Измеритель импеданса" предназначен для измерения модуля и аргумента комплексного сопротивления.

Модуль «Электрические цепи» - 1 шт

Модуль «Полупроводниковые приборы» - 1 шт
Модуль «Полупроводниковые приборы» предназначен для проведения лабораторно-практических занятий по исследованию отдельных полупроводниковых приборов.

Модуль «Источник вторичного электропитания» - 1 шт

Модуль «Операционные усилители» - 1 шт
Модуль «Операционные усилители» предназначен для проведения лабораторно-практических занятий по изучению различных схем работы операционных усилителей.

Сменная панель "Основы цифровой техники" - 1 шт

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда.

Модуль «Однофазный автотрансформатор» - 1 шт
Однофазный автотрансформатор предназначен для плавного регулирования однофазного напряжения переменного тока.

Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...380В) предназначен для измерения мощности, потребляемой от трехфазной сети.

Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
Сменный модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для управления двигателями постоянного тока.

Модуль «Преобразователь частоты» - 1 шт
Модуль «Преобразователь частоты» предназначен для управления трехфазными асинхронными двигателями со стабилизацией по частоте или по оборотам, имеется реверс.

Модуль «Трансформатор однофазный» - 1 шт
Модуль «Трансформатор однофазный» предназначен для исследования однофазного трансформатора.

Модуль «Активная трехфазная нагрузка 12В» - 1 шт
Сменный модуль «Активная трехфазная нагрузка 12В» предназначена для реализации трехфазной активной нагрузки.

Модуль «Активная трехфазная нагрузка 220В» - 1 шт
Модуль «Активная трехфазная нагрузка 220В» предназначена для реализации трехфазной активной нагрузки.

Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.

Модуль «Трехфазный автотрансформатор» - 1 шт
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением.

Лабораторные работы

Раздел «Электрические цепи»

1. Электроизмерительные приборы и измерения.
2. Простейшие линейные электрические цепи постоянного тока.
3. Разветвленная линейная электрическая цепь постоянного тока.
4. Электрическая цепь постоянного тока с двумя источниками электропитания.
5. Нелинейная цепь постоянного тока с последовательным соединением элементов.
6. Разветвленная нелинейная электрическая цепь постоянного тока.
7. Экспериментальное определение параметров элементов цепей переменного тока.
8. Электрическая цепь переменного тока с последовательным соединением элементов.
9. Электрическая цепь переменного тока с параллельным соединением элементов. Повышение коэффициента мощности.
10. Трехфазная электрическая цепь при соединении потребителей по схеме «звезда».
11. Трехфазная электрическая цепь при соединении потребителей по схеме «треугольник».
12. Нелинейная цепь переменного тока.
13. Переходные процессы в R – L и R – C цепи.
14. Разряд конденсатора С на цепь R – L.
15. Однофазный трансформатор.

Раздел «Основы электроники»

1. Исследование диодов.
2. Исследование биполярного транзистора.
3. Исследование усилительного каскада на биполярном транзисторе.
4. Исследование работы биполярного транзистора в ключевом режиме при различных видах нагрузки.
5. Исследование полевого транзистора.
6. Исследование усилительного каскада на полевом транзисторе.
7. Исследование работы полевого транзистора в ключевом режиме при различных видах нагрузки.
8. Исследование тиристоров
9. Исследование самовосстанавливающегося предохранителя.
10. Исследование инвертирующего и неинвертирующего усилителя.
11. Исследование интегратора и активного фильтра.
12. Исследование компараторов.
13. Исследование мультивибраторов.
14. Исследование цифровых интегральных микросхем.
15. Исследование однополупериодного неуправляемого выпрямителя.
16. Исследование однополупериодного управляемого выпрямителя.
17. Исследование однофазной мостовой схемы выпрямления.
18. Исследование трехфазных схем выпрямления.
19. Исследование сглаживающих фильтров.
20. Исследование параметрического стабилизатора напряжения.
21. Исследование понижающего преобразователя постоянного напряжения.

Раздел «Электрические машины»

1. Исследование однофазного трансформатора:
   • опыт короткого замыкания;
   • опыт холостого хода;
   • внешняя характеристика.
2. Исследование генераторов постоянного тока параллельного и независимого возбуждения:
   • внешняя характеристика ГПТ параллельного возбуждения;
   • характеристика холостого хода ГПТ независимого возбуждения;
   • характеристика короткого замыкания ГПТ независимого возбуждения;
   • внешняя характеристика ГПТ независимого возбуждения;
   • регулировочные характеристики ГПТ независимого возбуждения.
3. Исследование двигателя постоянного тока параллельного возбуждения:
   • рабочие, скоростные и механические характеристики ДПТ параллельного возбуждения;
   • характеристики ДПТ при ослаблении магнитного потока;
   • регулировочные характеристики двигателя при изменении напряжения на якоре;
   • регулировочные характеристики двигателя при изменении тока возбуждения.
4. Исследование двигателя постоянного тока независимого возбуждения:
   • рабочие, скоростные и механические характеристики ДПТ независимого возбуждения;
   • регулировочные характеристики двигателя при изменении напряжения на якоре;
   • регулировочные характеристики двигателя при изменении тока возбуждения.
5. Исследование асинхронного двигателя с короткозамкнутым ротором:
   • опыт короткого замыкания;
   • опыт холостого хода;
   • рабочие характеристики.
6. Исследование асинхронного генератора:
   • рабочие характеристики.

Раздел «Электропривод»

1. Исследование двигателя постоянного тока.
2. Исследование асинхронного двигателя с короткозамкнутым ротором.
3. Исследование системы «Тиристорный преобразователь – Двигатель».
4. Элементы систем управления электроприводов.
5. Исследование преобразователя частоты.
6. Исследование разомкнутой системы ПЧ-АД.
7. Исследование замкнутой системы ПЧ-АД.
