Комплект лабораторного оборудования «Электрические и магнитные цепи, электротехника и основы электроники, электрические машины и привод» ✅

Комплект лабораторного оборудования «Электрические и магнитные цепи, электротехника и основы электроники, электрические машины и привод» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

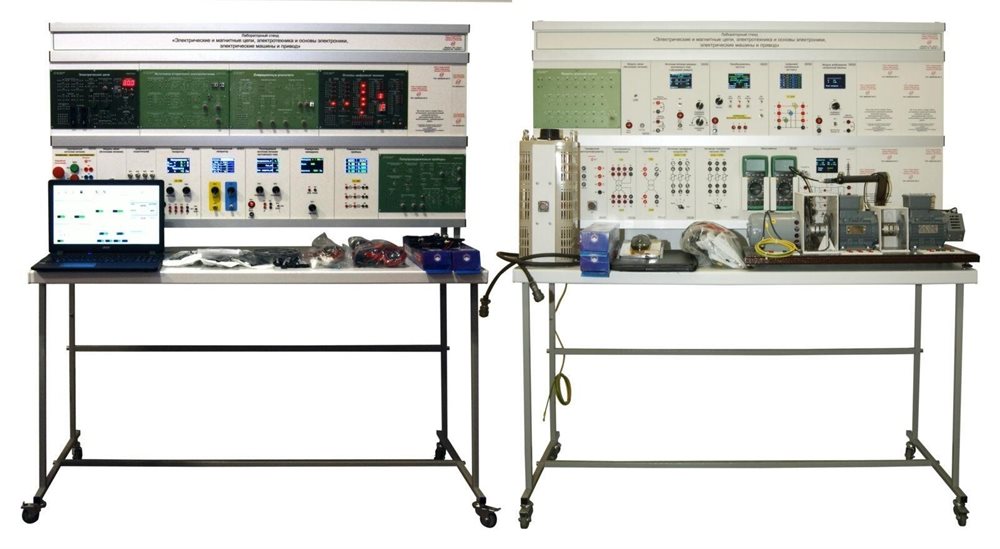

Комплект лабораторного оборудования «Электрические и магнитные цепи, электротехника и основы электроники, электрические машины и привод» выполнен в стендовом исполнении: стойки с модулями установленные на собственных лабораторных столах.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Комплект поставки

1. Лабораторный стол – 2 шт.
   Лабораторный стол предназначен для установки стойки с модулями, электромашинного агрегата, трехфазного автотрансформатора, ноутбука и другого необходимого оборудования.
2. Стойка для установки модулей - 2 шт.
   Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ. Модули устанавливаются в направляющие.
3. Электромашинный агрегат
   Электромашинный агрегат предназначен для выполнения лабораторно-практических работ с использованием электрических машин.
4. Комплект модулей:

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.

Модуль «Трехфазный генератор» - 1 шт
Модуль «Трехфазный генератор» предназначен для генерации трехфазного выходного напряжения с амплитудой до 12В и частотой до 400Гц.

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки напряжения и тока защиты с точностью 0.1В и 0.001А соответственно.

Модуль «Измерительные приборы» 30В - 1 шт
Модуль «Измерительные приборы» 30В - является тремя амперметрами и тремя вольтметрами, скомпонованными в пары (амперметр + вольтметр).

Модуль «Измеритель импеданса» - 1 шт
Модуль "Измеритель импеданса" предназначен для измерения модуля и аргумента комплексного сопротивления, а также обеспечивает расчет эквивалентного сопротивления емкости и индуктивности.

Модуль «Электрические цепи» - 1 шт
Назначение Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока, электрические цепи трехфазного переменного тока, электрические цепи несинусоидального напряжения, нелинейные электрические цепи, магнитные цепи.

Модуль «Модуль связи (Источники питания)» - 2 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.

Модуль «Источник вторичного электропитания» - 1 шт
Назначение Модуль «Источники вторичного электропитания» предназначен для проведения лабораторно-практических занятий по разделам: однофазные выпрямители, трехфазные выпрямители, сглаживающие фильтры, стабилизаторы постоянного напряжения.

Модуль «Операционные усилители» - 1 шт
Модуль «Операционные усилители» предназначен для проведения лабораторно-практических занятий по изучению различных схем работы операционных усилителей.

Сменная панель "Основы цифровой техники" - 1 шт

Модуль «Цифровой осциллограф» - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

Модуль «Полупроводниковые приборы» - 1 шт
Модуль «Полупроводниковые приборы» предназначен для проведения лабораторно-практических занятий по исследованию отдельных полупроводниковых приборов, а также функциональных узлов на полупроводниковых элементах.

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Трехфазный автотрансформатор» - 1 шт
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением.

Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
Сменный модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для управления двигателями постоянного тока с возможностью регулировать и напряжение обмотки якоря, и напряжение обмотки возбуждения.

Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...380В) предназначен для измерения мощности, потребляемой от трехфазной сети.

Модуль «Преобразователь частоты» - 1 шт
Модуль «Преобразователь частоты» предназначен для управления трехфазными асинхронными двигателями со стабилизацией по частоте или по оборотам, имеется реверс.

Модуль «Трансформатор трехфазный» - 1 шт
Модуль «Трансформатор трехфазный» предназначен для исследования трехфазного трансформатора.

Модуль «Трансформатор однофазный» - 1 шт
Модуль «Трансформатор однофазный» предназначен для исследования однофазного трансформатора.

Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.

Модуль «Активная трехфазная нагрузка 12В» - 1 шт
Сменный модуль «Активная трехфазная нагрузка 12В» предназначена для реализации трехфазной активной нагрузки.

Модуль «Активная трехфазная нагрузка 220В» - 1 шт
Модуль «Активная трехфазная нагрузка 220В» предназначена для реализации трехфазной активной нагрузки.

Модуль «Модуль возбуждения синхронной машины» - 1 шт
Модуль «Модуль возбуждения синхронной машины» предназначен для возбуждения синхронной машины с магнитоэлектрической системой возбуждения.

Модуль «Модуль синхронизации» - 1 шт
Модуль «Модуль синхронизации» предназначен для подключения трехфазного синхронного генератора к сети.

Модуль «Однородная длинная линия» - 1 шт
Модуль «Модель длинной линии» предназначен для проведения лабораторно-практических занятий по исследованию: распределения напряжения вдоль однородной длинной линии, зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки, и отражение волн от конца длинной линии.

1. Ноутбук
2. Комплект соединительных проводов и сетевых шнуров
3. Паспорт
4. Мультимедийная методика
5. Программный комплекс ELAB
6. Программный комплекс SIMLAB
7. Программное обеспечение для работы с осциллографом
8. Техническое описание оборудование
9. Краткие теоретические сведения
10. Руководство по выполнению базовых экспериментов.
