Комплект беспроводной "Циклы теплового двигателя" PASCO ✅

При прохождении цикла тепловым двигателем строится диаграмма P-V. По этой диаграмме измеряется тепло, которое получил газ, и работа, выполненная двигателем, для определения КПД двигателя. Фактический КПД сравнивается с теоретическим максимальным КПД.

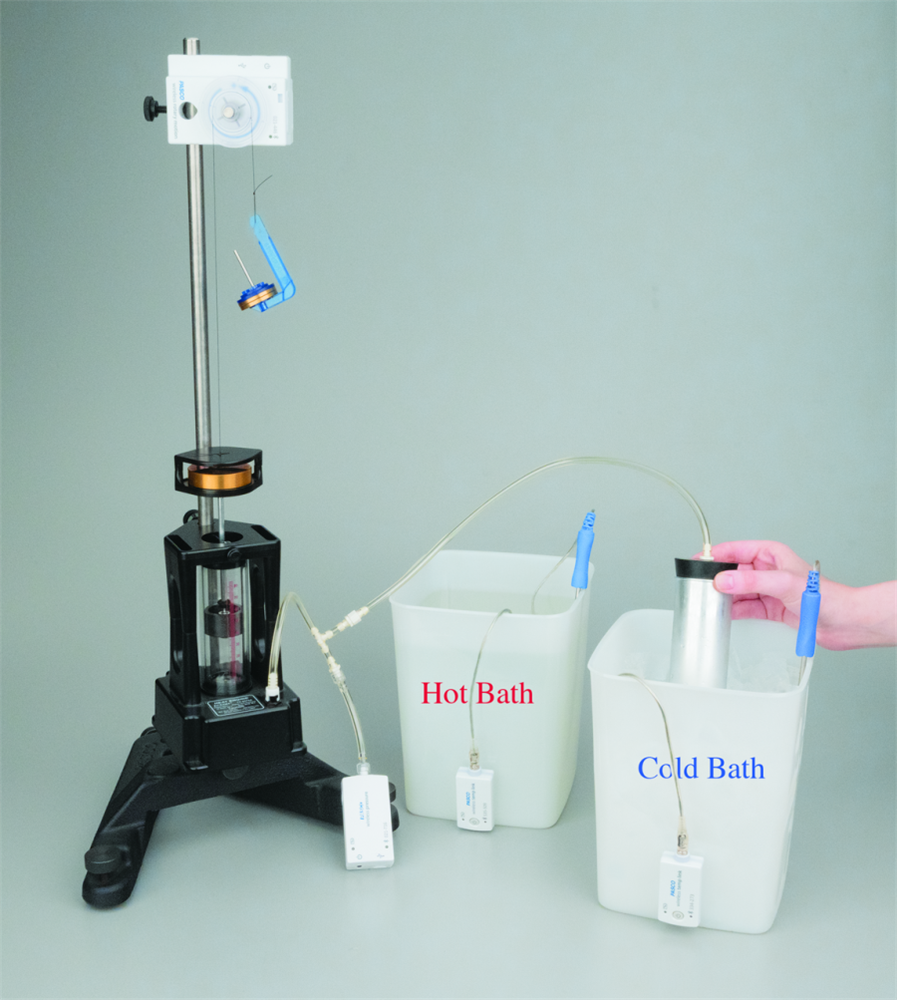

Тепловой двигатель состоит из воздуха внутри цилиндра, который расширяется, когда прикреплённый к нему баллон погружается в горячую воду. Расширяющийся воздух толкает поршень и совершает работу, поднимая груз. Цикл работы теплового двигателя завершается погружением баллона в холодную воду, что возвращает давление и объём воздуха к начальным значениям.

Цикл выполняется следующим образом:

1. Когда баллон находится в холодной бане, масса 200 г помещается на платформу.
2. Баллон перемещают из холодной бани в горячую.
3. Масса 200 г снимается с платформы.
4. Баллон перемещают из горячей бани в холодную.

Изменение давления измеряется с помощью беспроводного датчика давления. Изменение высоты поршня измеряется прикрепленной струной над блоком беспроводного датчика вращения. Изменение объёма рассчитывается путём умножения изменения высоты поршня на площадь поперечного сечения поршня.

Особенности:

Работающий тепловой двигатель показывает, как разница температур может быть использована для совершения работы. Каждая часть цикла легко идентифицируется, и можно легко определить как фактический КПД, так и максимально возможный КПД.

Типичные области применения:

• Эффективность тепловых двигателей
• Изотермические процессы
• Изобарические процессы
• Закон идеального газа

Комплектация:

• Прибор для демонстрации циклов теплового двигателя PASCO
• Беспроводной цифровой датчик вращения PASCO
• Беспроводной цифровой датчик давления PASCO
• Беспроводной модуль датчика температуры PASCO - 2 шт.
• Зонд для датчика температуры стальной (-35 - +135) - 2 шт.
• Основание для штатива
• Стержень, 90 см
• Набор грузов с держателями PASCO
• Ёмкость 3 л (2 шт)

Для снятия и обработки показаний используйте программное обеспечение PASCO. Для отображения и анализа данных рекомендуется использовать программное обеспечение Capstone.

Для работы на компьютере приобретите лицензию на программное обеспечение

• Capstone: лицензия на 1 ПК или на образовательное учреждение.
