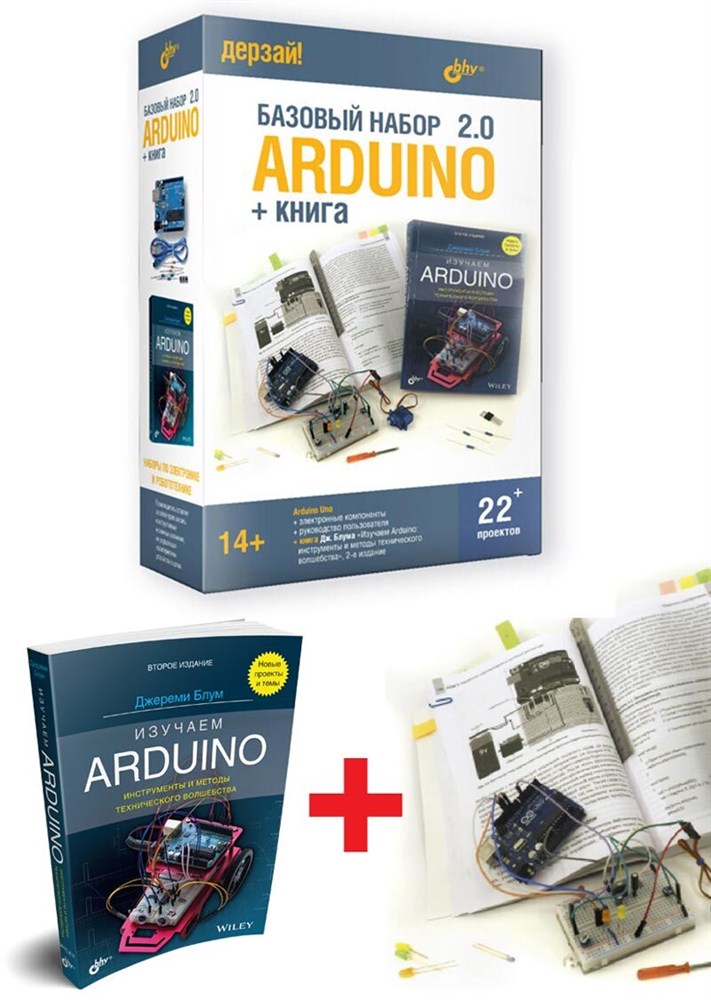

Электронный конструктор Дерзай! "Arduino. Базовый набор 2.0" + Книга

Проекты и эксперименты

С помощью набора, вы сможете выполнить 25 экспериментов и создать рабочие проекты, описанные на страницах книги, а также более 30 примеров, которые интегрированы в среду разработки Arduino IDE и описаны на сайте разработчика Arduino.

Вы научитесь

• программировать контроллер Arduino;
• собирать электрические схемы на макетной плате с использованием Arduino и различных электронных компонентов;
• подключать датчики;
• осуществлять обмен информацией между Arduino и ПК.

Эксперименты из книги по темам

Начало работы и основные сведения о платформе Arduino (глава 1)

• Эксперимент 1.1. Анализируем программу Blink

Цифровые входы и выходы и широтно-импульсная модуляция (глава 2)

• Эксперимент 2.1. Подключение светодиода к плате Arduino Uno, программирование цифровых выходов
• Эксперимент 2.2. Использовние цикла. Изменение частоты мигания светодиода
• Эксперимент 2.3. Плавное изменение яркости светодиода с помощью ШИМ
• Эксперимент 2.4. Включение светодиода с помощью кнопки
• Эксперимент 2.5. Подавление дребезга кнопки
• Эксперимент 2.6. Создание управляемого ночника на RGB-светодиоде

Считывание сигналов аналоговых датчиков (глава 3)

• Эксперимент 3.1. Считывание выходного аналогового сигнала потенциометра
• Эксперимент 3.2. Подключение датчика температуры к плате Arduino
• Эксперимент 3.3. Использование переменных резисторов в качестве аналоговых датчиков
• Эксперимент 3.4. Управляемый ночник

Работаем со звуком (глава 6)

• Эксперимент 6.1. Воспроизведение простой мелодии с помощью платы Arduino
• Эксперимент 6.2. Микропианино на Arduino

USB и последовательный интерфейс (глава 7)

• Эксперимент 7.1. Тестирование функций print
• Эксперимент 7.2. Отображение данных в табличном виде
• Эксперимент 7.3. Возвращение платой Arduino получаемых данных
• Эксперимент 7.4. Отправка одиночных символов для управления светодиодом
• Эксперимент 7.5. Управление разноцветным светодиодом с помощью списка значений
• Эксперимент 7.6. Передача данных на компьютер
• Эксперимент 7.7. Прием данных по последовательному каналу и изменение цвета окна
• Эксперимент 7.8. Управление разноцветным светодиодом на Arduino с помощью мыши, подключенной к ПК

Сдвиговые регистры (глава 9)

• Эксперимент 9.1. Подключение к плате Arduino сдвигового регистра и восьми светодиодов
• Эксперимент 9.2. Эффект “бегущего” светодиода
• Эксперимент 9.3. Гистограмма, реагирующая на изменение входных условий

Аппаратные прерывания и прерывания по таймеру (глава 13)

• Эксперимент 13.1. Прерывание по таймеру. Одновременное выполнение двух задач

Состав набора

✓ Плата с контроллером
x1 Плата, совместимая с Arduino Uno R3
x1 Кабель USB

✓ Макетная плата, провода
x1 Плата макетная беспаечная [400 контактов], 8,5х5,5 см
x10 Провода с разъемами “папа-папа”
x1 Набор проводов 65 шт. с разъемами «папа-папа»

✓ Резисторы, потенциометры
x10 Резистор 10 кОм
x10 Резистор 220 Ом
x1 Потенциометр 10 кОм

✓ Кнопки
x5 Кнопка тактовая 6х6х5 мм

✓ Светодиоды
x2 Светодиод красный 5 мм
x2 Светодиод зеленый 5 мм
x2 Светодиод синий 5 мм
x2 Светодиод желтый 5 мм
x1 Светодиод RGB

✓ Микросхема
x1 Микросхема 8-разрядного сдвигового регистра 74HC595

✓ Датчики
x1 Фоторезистор GL5539
x1 Аналоговый датчик температуры TMP36

✓ Звуковые устройства
x1 Динамик с сопротивлением катушки 8 Ом
x1 Пьезоэлектрический зуммер 5 В

✓ Питание
x1 Батарея напряжением 9 В
x1 Разъем для батареи напряжением 9 В

✓ Инструменты, вспомогательные устройства
x1 Монтажная диэлектрическая площадка для Arduino
x1 Отвертка

✓ Книга
x1 Руководство пользователя
x1 Блум Дж. “Изучаем Arduino: инструменты и методы технического волшебства (2 изд.)” – СПб.: БХВ-Петербург, 2020. – 544 с.
