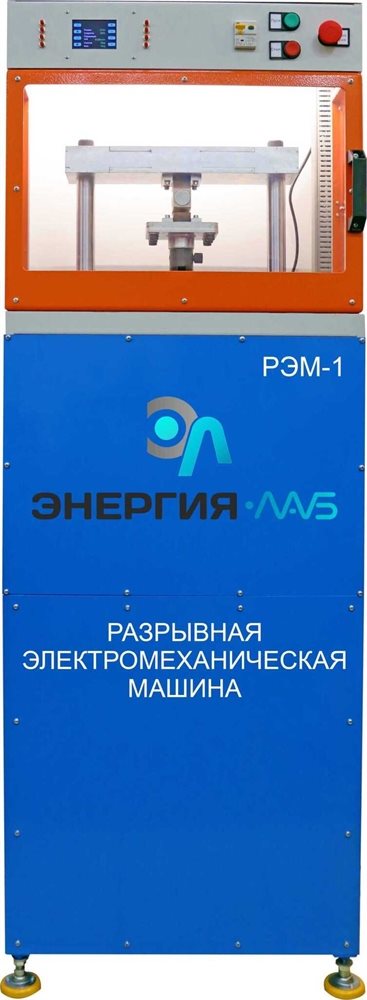

Экспериментальная установка «Разрывная машина», 5 тонн ✅
Экспериментальная установка «Разрывная машина» предназначена для измерений силы при проведении испытаний металлов и сварных соединений на растяжение и сжатие при статических режимах нагружения.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Принцип действия установки основан на преобразовании тензорезисторным датчиком силы, приложенной к испытуемому образцу, в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал регистрируется блоком управления, где обрабатывается и результаты измерений, в единицах силы, отображаются на жидкокристаллическом дисплее.
Установка размещена в металлическом каркасе.
Конструктивно установка состоит из нагружающего устройства и силоизмерителя.
Нагружающее устройство машины состоит из силовой рамы, электропривода и элементов автоматики.
Силовая рама образована основанием, двумя стойками и упорной траверсой.
На основании размещена нижняя опорная плита с узлом крепления нижнего захвата.
Под основанием размещены электропривод, смонтированы датчик перемещения и концевой выключатель предельного хода поршня.
На упорной траверсе смонтирован узел крепления верхнего захвата.
На лицевой панели установки расположены органы управления:
- автоматический выключатель – для подачи питания на установку;
- кнопки «Вкл» и «Выкл» - для включения/отключения питания;
- кнопка-грибок – для аварийного отключения установки;
- ЖК-дисплей – для отображения информации о состоянии установки;
- кнопки управления – для управления работой установки.
На левой боковой панели установлен USB-разъем для подключения ноутбука.
Блок управления выполняет функции управления процессом нагружения, измерения сигналов с датчиков и отображения результатов измерений.
В комплекте с установкой поставляются образцы для испытаний, изготовленные из различных материалов.
Установка имеет возможность с помощью интерфейса USB подключиться к ноутбуку. При подключении к ноутбуку измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Преимущества
Установка не требует специальной подготовки перед проведением практических занятий со студентами.
При выполнении лабораторной работы во избежание получения травмы от осколков крупных образцов имеется прозрачный защитный экран.
Комплект поставки
- Экспериментальная установка «Разрывная машина»
- ПО Elab
- Руководство по эксплуатации разрывной машиной
-
