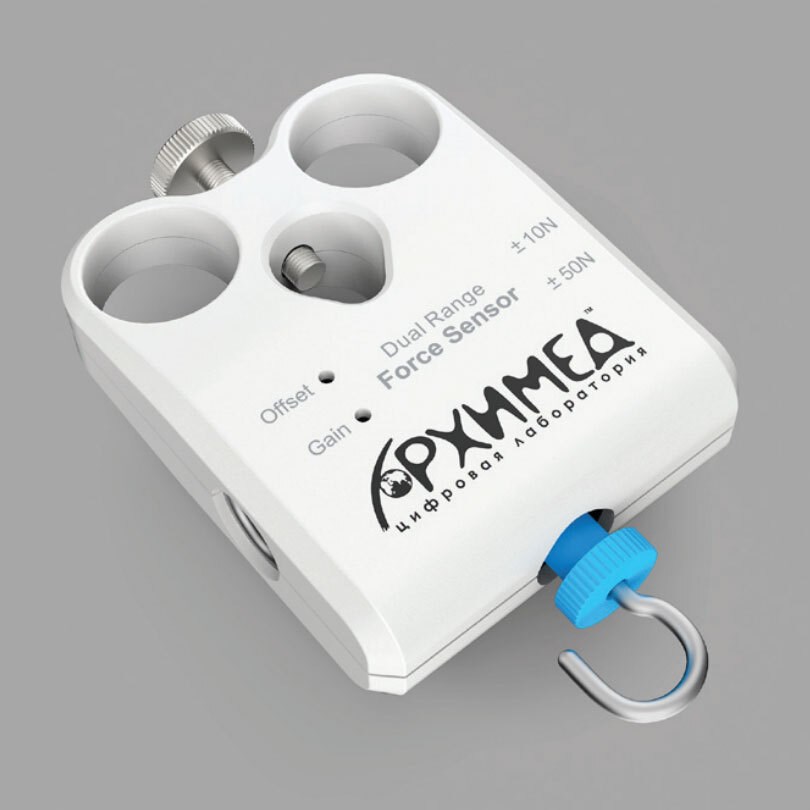

Датчик силы ИНТ272 для лаборатории Архимед

Датчик силы можно подключать к таким регистраторам данных, как USBLink и Архимед.

Датчик силы является датчиком с двойным диапазоном измерений (±10 Н и ±50 Н). Он способен измерять толкающие усилия и силу тяги. Датчик легко устанавливается на кольцевом штативе или движущейся тележке, его также можно использовать вместо безмена. Используется во множестве экспериментов по физике.

Принцип действия

Для измерения силы в датчике используется чувствительный тензометрический элемент, регистрирующий изгиб стержня. Тензометрические датчики закреплены по обеим сторонам стержня, и при его изгибании электрическое сопротивление тензодатчиков изменяется. Датчик является элементом мостовой электрической схемы, поэтому изменение сопротивления одного из плеч моста приводит к изменению напряжения в его диагонали. Усилитель, встроенный в датчик, повышает величину этого напряжения до значения, которое можно зафиксировать лабораторными приборами. Потенциометр, включенный в схему усилителя, позволяет регулировать чувствительность прибора и величину напряжения на выходе при отсутствии силового воздействия на датчик. Датчик разработан таким образом, что выходное напряжение линейно зависит от величины приложенной силы.

Технические характеристики

• Два диапазона измерений: ±10 Н, ±50 Н
• Точность измерений: ±2 % во всем диапазоне измерений
• Разрешение (12 бит) для ±10 Н: 0,005 Н
• Разрешение (12 бит) для ±50 Н: 0,025 Н
• Число замеров по умолчанию: 10 в секунду
• Датчик снабжен регулировочным винтом.
