Дальномер с расширенным диапазоном до 60м и cектор сканирования 270°. Интерфейс подключения Ethernet 100 Base-TX (Auto-negotiation) TCP/IP.

Показать описание полностьюСкрыть описание

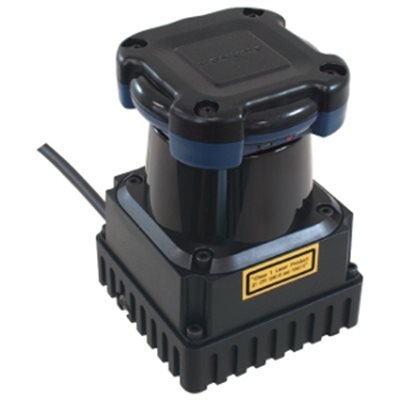

Hokuyo UTM-30LX-EW – это идеальный сенсор для мобильных роботов. Данная модель имеет диапазон сканирования до 60м, может использоваться как в помещениях так и на улице. Частота сканирования составляет 25 мс. Устройство обладает Ethernet 100 Base-TX (Auto-negotiation) TCP/IP интерфейсом для подключения к компьютеру.Для питания дальномера необходим внешний источник питания 12 В.

UTM-30LX-EW - лазерный датчик для сканирования области. Источником света для датчика является лазер с длинной волны λ=905 нм. Область сканирования составляет 270 градусов. Датчик измеряет расстояние до объектов в своём диапазоне для каждого углового шага. Данные измерений и угловой шаг передаются через канал связи. Данный лазер имеет 1 класс безопасности.

Технические характеристики

Макс. диапазон измерения: 60м
Диапазон измерения: 30м
Cектор сканирования: 270°
Разрешение: 0,25°
Скорость сканирования: 25мс/скан.
Габаритные размеры: 62х62х87мм
Вес: 370г
Потребляемый: 0.7-1.0А
Напряжение питания: 12В
Интерфейс: Ethernet 100 Base-TX (Auto-negotiation) TCP/IP

Спецификация

Название продукта	Сканирующий лазерный дальномер
Модель	UTM-30LX-EW
Источник света	Полупроводниковый лазерный диод (λ = 905 нм.) Класс безопасности лазера 1
Напряжение питания	12V DC ± 10%
Потребляемый ток	Макс.: 1А; Среднее: 0.7А
Потребляемая мощность	Меньше чем 8Ватт
Дальность обнаружения и объект обнаружения	Гарантированный диапазон: 0,1 ~ 30 м. (Белый лист) Максимальный диапазон: 0,1 ~ 60 м. Минимальная определяемая ширина 10 м. ~ 130 мм, (Изменяется в зависимости от расстояния)
Точность	0,1 - 10м.: ± 30мм.; 10 - 30м.: ±50мм. (Белый лист) Меньше 3 000lx: Белый лист ± 30мм. (0,1м. до 10м.) Меньше 100 000lx: Белый лист ± 50мм. (0,1м. до 10м.)
Разрешение	1мм. 0,1 - 10м.: σ < 10мм.; 10 - 30м.: σ < 30мм. (Белый лист) Меньше 3 000lx: σ ± 10мм. (Белый лист до 10м.) Меньше 100 000lx: σ ± 30мм. (Белый лист до 10м.)
Угол сканирования	270 градусов
Угловое разрешение	0,25 градусов (390 градусов/1440)
Время сканирования	25 мс(скорость двигателя 2400об.)
Интерфейс	Ethernet 100BASE-TX (Auto-nregotioation)
Выход	Для синхронизации 1 - Point
Светодиодный дисплей	Зелёный: источник питания Красный: нормальная работа (горит непрерывно) неисправность (мигает)
Окружающая среда (Температура/Влажность)	-10°C ~ +50°C Относительная влажность меньше чем 85% (без росы и инея)
Температура хранения	-25 ~ 75°C
Воздействие окружающей среды	Измеренное расстояние будет короче, что фактическое расстояние под дождём, снегом и прямыми солнечными лучами.
Виброустойчивость	10 ~ 55Hz с двойной амплитудой 1,5 мм. в каждом из направлений X, Y и Z в течение 2 часов. 55 ~ 200Hz 98 м/кв.с в 2 минуты в каждом из направлений X, Y и Z в течение 1 часа
Ударопрочность	196 м/кв.с, 10 раз в каждом из направлений X, Y и Z
Защитное сооружение	Оптика: IP67 (кроме разъёма Ethernet)
Сопротивление изоляции	10МΩ для DC 500Vмегомметр
Вес	210 гр. (без кабеля)
Корпус	Поликарбонат
Размер (ширина x глубина x высота)	62 x 62 x 87,5 мм.

Важные замечания

Этот датчик не предназначен для использования в устройствах обесепечения безопасности.
Этот датчик не предназначен для использования в устройствах обнаружения людей.
Этот датчик не предназначен для использования в устройствах вооружения.
Внимательно прочтите инструкцию перед использованием.

Материал

Пластик,Электронные детали
Вид оборудования/Тип товара

Датчики
Диапазон измерения

60м
Интерфейсы

Ethernet 100 Base-TX (Auto-negotiation) TCP/IP
Масса

370г
Напряжение питания

12В
Потребляемый ток

0.7-1.0А
Производитель

Hokuyo
Разрешение

0,25°
Сектор сканирования

270°
Скорость сканирования

25мс/скан.
