Аппаратно-программный комплекс «Искра» ✅
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.
Аппаратно-программный комплекс «Искра» предназначен для имитации функционирования систем передачи данных и воздействия на них различных видов помех.
На ПЭВМ реализовано:
- Управление и настройка работы приемо-передающего модуля.
- Приём и обработка битовой последовательности в реальном времени с помощью имитационной модели, реализованной в MATLAB.

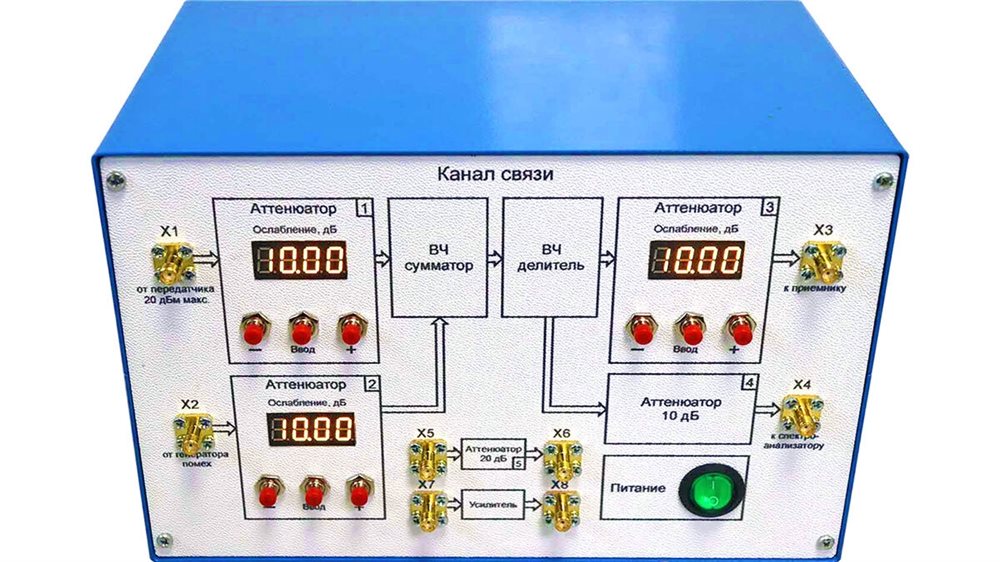

В состав канала связи входит:
- Настраиваемый аттенюатор – не менее 3 шт.
- Фиксированный аттенюатор – не менее 2 шт.
- ВЧ-сумматор – не менее 1 шт.
- ВЧ-делитель – не менее 1 шт.
В приемопередающем модуле реализовано:
- Создание имитационной модели функционирования беспроводного канала связи стандартов Wi-Fi, Lora, Bluetooth в условиях воздействия помех.
- Формирование и прием битовой последовательности полезных данных.
Технические особенности
Для имитации радиолинии радиосвязи, базирующейся на указанных выше стандартах, используется приемопередающий модуль. Подготовка его к работе осуществляется путём подключения к ПЭВМ через интерфейс USB. На ПЭВМ создана имитационно-аппаратная модель в среде MATLAB. Приемопередающий модуль интегрируются в имитационную модель. На ПЭВМ формируется битовая последовательность, которая одновременно поступает на вход передатчика и на один из входов блока подсчета битовой ошибки (BER).
Приемопередающий модуль из поступивших данных формирует пакет данных требуемого стандарта (Wi-Fi, Lora, Bluetooth), осуществляет обработку сигнала и передает модулированный сигнал в выходной тракт (через антенну или по кабелю). Сигнал с выхода передатчика поступает на вход сумматора по ВЧ кабелю, на другой вход которого поступает помеховый сигнал, сгенерированный векторным генератором (не входит в комплект АПК) или генератором помехового сигнала на основе программно-определяемого радио. С выхода сумматора сигнал поступает на вход делителя, к которому подключен анализатор спектра, для объективного контроля наличия полезного и помехового сигналов, а также оценки их уровней. С выхода делителя сигнал поступает на вход приёмника в виде аддитивной смеси полезного сигнала и помехи. После демодуляции сигнала данные передаются обратно в имитационно-аппаратную модель в среде MATLAB и заводятся в блок BER для сравнения исходной (переданной) битовой последовательность с принятой.
Передача и обработка данных осуществляется в режиме реального времени.
Приемо-передающий модуль выполнен на основе двухканального программно-определяемого радио с частотой до 6 ГГц, полосой пропускания не менее 50 МГц.
Комплект поставки
- ПЭВМ
- Канал связи
- Приемопередающий модуль
- Генератор помехового сигнала (выполнен на основе программно-определяемого радио с частотой до 6 ГГц.)
- Комплект антенн (включает в себя антенны стандарта Wi-Fi, LoRa, Bluetooth)
- Комплект аттенюаторов
- Комплект макетных плат
- Двухпортовый векторный анализатор цепей
- Анализатор спектра с трекинг-генератором
- Комплект соединительных проводов и сетевых шнуров
- Паспорт
- Комплект технической документации
-
